| SDR platformu, dalga şekli | 9363 veya 9361+7Z020, Mobil Ağ MANET |
| MIMO Teknolojisi | Uzay-zaman kodlaması, Çeşitlilik Al, TX/RX ışın oluşturma |
Sıklık
(70M-6GHz özelleştirilebilir) | UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C Band (4.4-5.0/5.25-5.)85, 4.2-5.2/5.5-6.0*GHz) |
| Kanal bant genişliği | 250k/500k/1MHz ((Çifte Anten) |
| Duyarlılık | -117dBm@250KHz |
| Modülasyon Modu | BPSK/QPSK/16QAM (Adaptatif), OFDM ((İkili Anten) |
| Havadaki Veri Hızı | 50-250kbps @ 250kHz ((Çifte Anten)
125-500kbps@500kHz ((İkili Anten)
250-1000kbps@1MHz ((Çifte Anten) |
| Çoklu Erişim Modu | CSMA/TDMA |
| RF Kanalı | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Güç aktarın | 4 ((5)/10/20/40 ((50) Watts ((Çifte Anten) |
Single Hop
İletişim mesafesi | 30-100 km (LOS), 1-30 km (Kentsel Bölge) |
| Çalışma Modu | Noktadan noktaya / Noktadan çok noktaya / Çok noktadan çok noktaya, Dinamik yönlendirme / Çok hop röle, Yıldız / Hat / Ağ / Hibrit |
| Bağlantılar | Serili port (noktadan noktaya iki yönlü, noktadan çok yönlü tek yönlü) / Ağ portu (tek yayın, çok yayın, yayın) / Ses, Konum ( yayın) |
| Tek Atlama Gecikmesi | Ortalama 7mS (1MHz BW) |
| Şifreleme | DES, AES128/256, SNOW3G/ZUC isteğe bağlı, Chip/TF kart şifreleme özelleştirilmiş veya harici şifreleme makinesi |
| Engelleme Karşıtı Modu | El spektrumu tarama kanal seçimi, Tam bant geliştirilmiş akıllı frekans seçimi ((spektrum farkındalığı) / Tam bant uyarlanabilir frekans hoplama FHSS / Roaming modu
İsteğe bağlı |
| Yerel/Uzak Yönetim | Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametreler ayarları, spektrum taraması, gerçek zamanlı görüntüleme ve ağ topolojisinin istatistiksel kayıtları,Bağlantı alanı kuvveti sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, GPS / Beidou elektronik haritası, sıcaklık / voltaj / engelleme izleme, yazılım yükseltme. Uzaktan sessizlik ve uyanma isteğe bağlıdır |
| Diğerleri | Başlatma süresi 28 saniyeden azdır ve ağ erişimi / güncelleme / geçiş süresi 1 saniyeden azdır.
Tek bir sistemin kullanıcı kapasitesine (256 düğüm veya daha fazla) ve Mesh ağlarında hop sayısına (Veriler 15+ hop, ses 10+ hop, video 8+ hop) sınır yoktur.Üçden fazla hop için toplam iletim oranı kaybı %70'den azdır..
±6kHz frekans kayması Doppler frekans sapmasına uyarlanmış otomatik taşıyıcı izleme, saatte 7200 kilometreden (6Mach, saniyede 2000 metre) yüksek hızlarda mobil iletişimi destekler. |
Ağ Boyutu/
Çoklu hop yeteneği | Tek ağ 256 düğümden fazla/15 hop |
| Çalışma sıcaklığı | -40°C ~ +80°C |
| Koruma seviyesi | IP66, IP67/IP68 Özel |
Voltaj/
Güç tüketimi | 12-36VDC/Operasyon 1-2A/Standby 0.5-0.7A@12V, 2/4(5) Watts x2
18-32VDC/Operasyon 3-6A/Standby 0.7-0.9A@16.8V, 10Watt x2
18-32VDC/işlev 6-7A/Durma durumunda 0.7-0.9A@20V, 20/40(50) Watts x2 |
| Güç Seçimi | Twist-Lock pil veya ana kablo ile güç kaynağı |

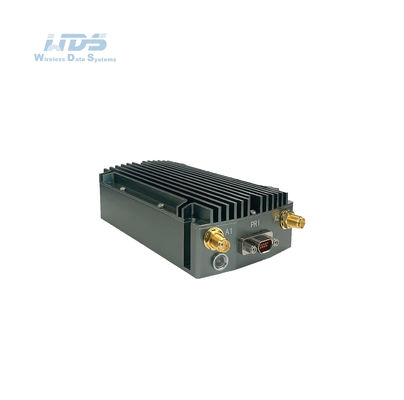

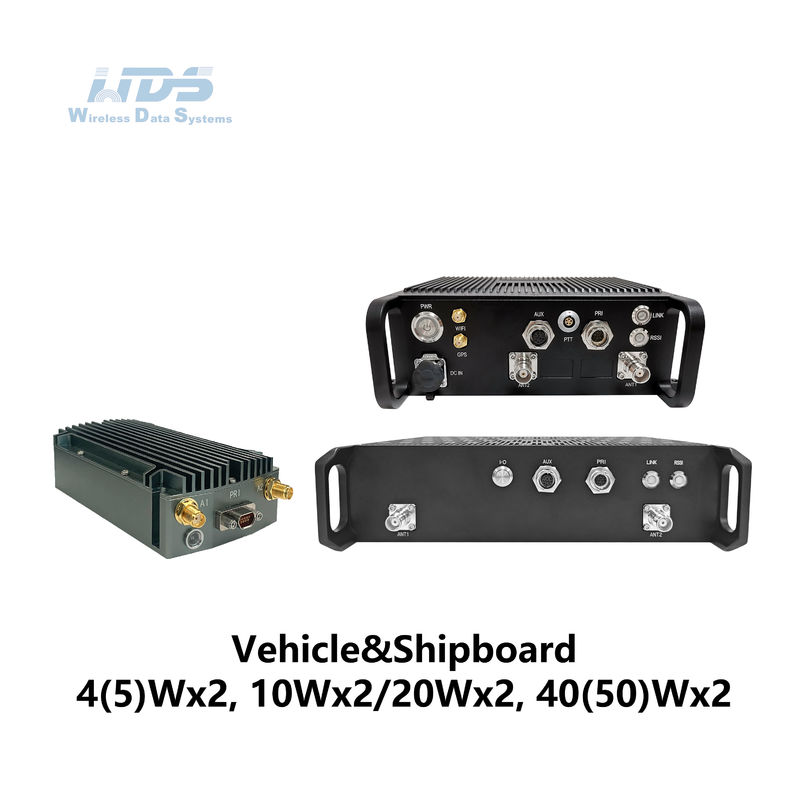

| Boyutlar/ağırlık | 11.7x6.2x3.2cm/279g, 4(5)Wx2 Çift Antenna Araç ve Gemi

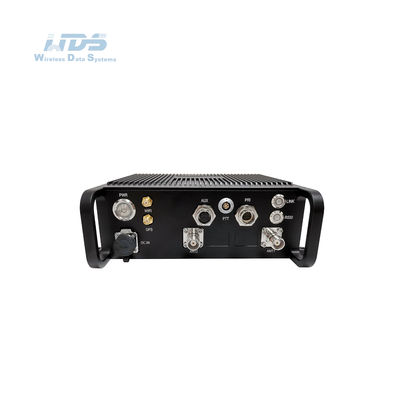

19.1x18.6x6.3cm/2.16kg, 10/20Wx2 Çift Anten Araç ve Gemi

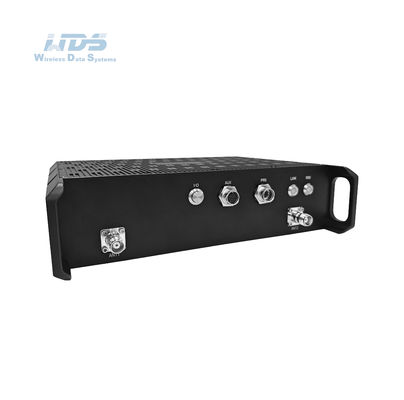

25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 Çift Anten Araç ve Gemi |
| Kurulum/Renk | 4 Montaj Çukurları/Siyah, Demir Gri, Ordu Yeşil İsteğe bağlı |
| Temel arayüz | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Giriş |
Konuşmak için it.
Yardımcı arayüz | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Ağ Genişletimi İsteğe bağlı | Halka açık ağ yönlendirmesi/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
| Video uzantısı isteğe bağlı | Düşük Gecikme HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu İzleyici | Sürekli kırmızı - Ağ bağlı değil Kırmızı yanıp sönen - Başlangıç/ağ bağlantısı yok Sürekli yeşil - Ağ bağlı
Yeşil yanıp sönüyor - Ses PTT'si kapalı. |
| RSSI bağlantı göstergesi | Sabit yeşil - Bağlantı kalitesi mükemmel Mavi sabit - Bağlama kalitesi iyi. Sabit sarı - Bağlama kalitesi orta Sabit mor - Bağlama kalitesi biraz daha kötü Sabit kırmızı - Bağlantı kalitesi kötü veya bağlantı çöktü |
Yönetim Arayüzü Kontrol Arayüzü | Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü için API/SNMP
|
