| Genel |
| SDR platformu, dalga şekli |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Mobil ağ MANET+MIMO |
| MIMO Teknolojisi |
Uzay-zaman kodlaması, Çeşitlilik Al, TX / RX ışın oluşturma, Uzay multipleksasyonu |
| Duyarlı Olun |
-103dBm@5MHz BW |
| Kanal bant genişliği |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz çift anten frekanslı taşıyıcı toplama alıcısı), yapılandırılabilir |
| Veri oranı |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, 7Z030) tarafından ışın oluşturma/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Uyumlu, QoS |
| Modülasyon Modu |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptatif (Kesin ayar isteğe bağlı) |

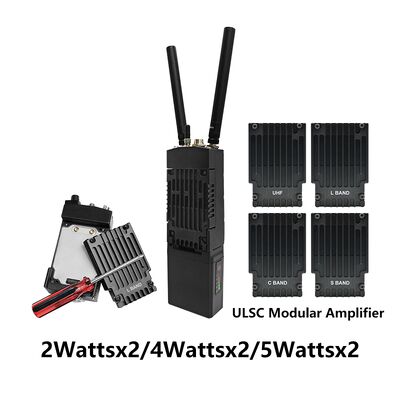

RF çıkış gücü
(TPC desteği, iletim gücü kontrolü, 1dBm ayarlanabilir) |

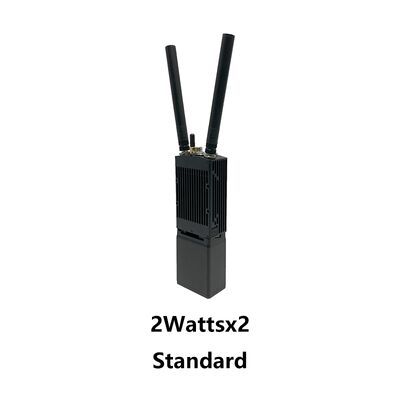

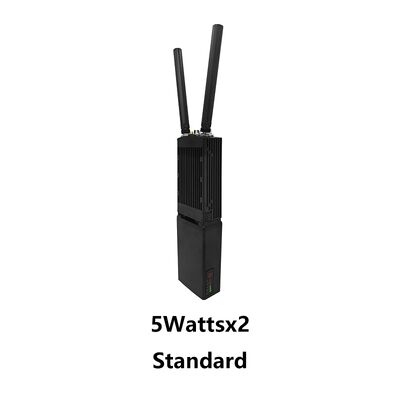

2 watt × 2
4 watt × 2
5 watt × 2 |
| Mod |
Dağıtılmış merkezsiz nokta-noktadan/noktadan-çok noktaya/çok noktadan-çok noktaya, Dinamik yönlendirmenin 2. veya 3. katmanı, Çok hop rölesi, Yıldız/Hattı/Ağ/İbrit |
| Tek Atlama Gecikmesi |
Ortalama 6ms (Tek yönlü, 20MHz BW) |
| Şifreleme |
DES, AES128/256 (SM4/SNOW3G/ZUC isteğe bağlı, Chip/TF kartı şifreleme özelleştirilmiş veya harici şifreleme makinesi) |
| Engelleme Karşıtı Modu |
El spektrumu tarama kanal seçimi/Tam bant geliştirilmiş akıllı frekans seçimi ((spektrum farkındalığı) /Tam bant uyumlu frekans hoplama FHSS/Roaming modu, Çok seviyeli müdahale karşıtı |
|
Yerel
Uzaktan Yönetim
|
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametreler ayarları, spektrum taraması, gerçek zamanlı görüntüleme ve ağ topolojisinin istatistiksel kayıtları,Bağlantı alanı kuvveti sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, BD/GPS (((GNSS) konumlandırma elektronik haritası, sıcaklık / voltaj / karıştırma izleme, yazılım yükseltmesi (uzaktan sessizlik ve uyanma isteğe bağlı) |
| Diğerleri |
Başlatma süresi 28 saniyeden azdır ve ağ erişim/güncelleme/geçiş süresi 1 saniyeden azdır.
Tek bir sistemin kullanıcı kapasitesine (256 düğüm veya daha fazla) ve Mesh ağlarında hop sayısına (Data 15+ hop, ses 10+ hop, video 8+ hop) sınır yoktur.
Üçden fazla hop için toplam iletim oranı kaybı %70'den azdır.
±6kHz frekans kayması Doppler frekans sapmasına uyarlanmış otomatik taşıyıcı izleme, saatte 7200 kilometreden (6 Mach, saniyede 2000 metre) yüksek hızlarda mobil iletişimi destekler |

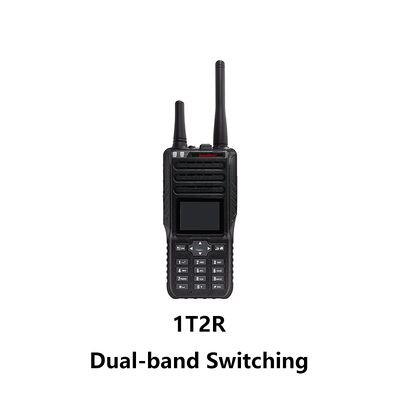

| Şeritler(70M-6GHz/Üst C-X-Ku özelleştirilebilir. TDD'nin aynı frekansı veya farklı frekansı, tek bantta 2T2R veya çift bantta 1T2R) |
| BAND |
Frekans aralığı |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L Band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S Band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C bantı (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Not: RF gücü, Boyutlar, Ağırlık farklı) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Çevre |
| Çalışma sıcaklığı |
-40oC ~ +80oC |
| Koruma seviyesi |
IP66 (IP67/IP68 Özel) |
| Mekanik |
| Boyut/Kütle |
19.0x6.8x3.8cm/769g, 11.1V/77.7Wh pil ile
26.0x6.8x3.8cm/1.04kg, 11.1V/114Wh pil ile

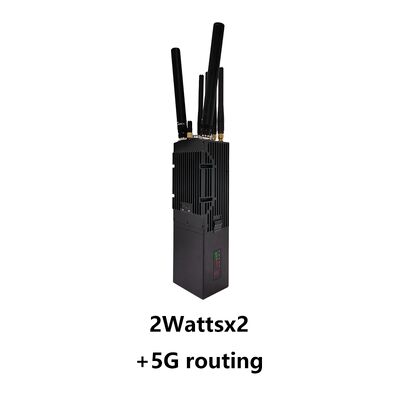

20.7x6.9x5.5cm/1.30kg, 11.1V/114Wh pil ile (5G Routing)

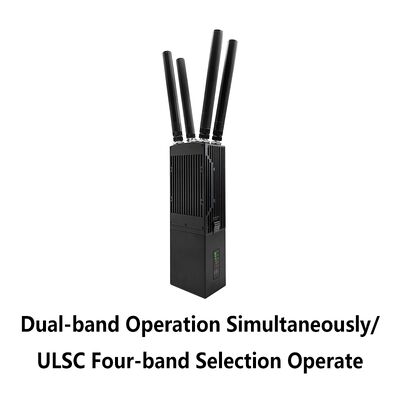

21.0x6.8x5.2cm/972g, 11.1V/77.7Wh pil ile (Dört bant)
15.5x6.6x3.2cm/430g, Lityum pil içerir, anten ve arka klipi içermez |
| Renk |
Siyah (Demir Gri, Askeri Yeşil isteğe bağlı) |
| Kurulum |

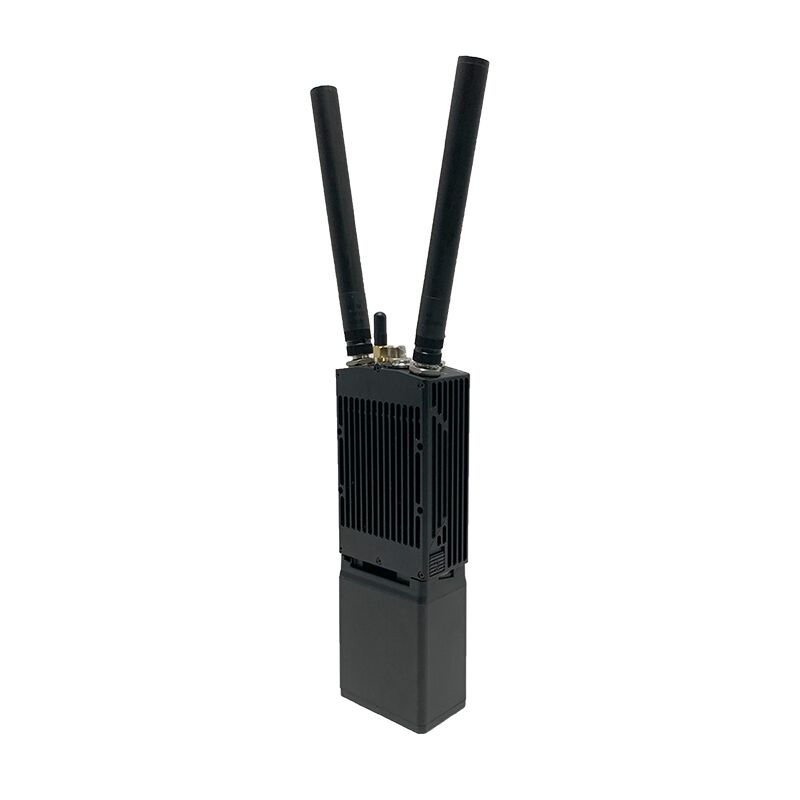

El cihazı |
| Güç |
| Güçlendirme Voltajı |
12-36V DC, 2Watt×2/4Watt×2/5Watt×2 |
| Güç tüketimi |
1-2A/Standby işlevi 0.4-0.6A@12V, 2Watt×2
2-4A/Standby işlevi 0.5-0.7A@12V, 4Watt×2/5Watt×2 |
| Güç Seçimi |
77.7Wh polimer lityum pil için 6-8 saat (Özgün)
114Wh polimer lityum pil için 8-10 saat |
| Arayüz |
| Temel arayüz |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC giriş. TTL (UART) / SBUS / Bluetooth 1.2-230.4Kbps, WIFI AP, BD / GPS (GNSS) isteğe bağlı. Ethernet ve seri portlar üzerinden şeffaf iletimi destekler,ve tüm iletişim protokollerini destekler., MAVLink dahil. Hizmet önceliği seçebilirsiniz |
Konuşmak için it.
Yardımcı arayüz |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Ağ Genişletimi İsteğe bağlı |
Halka açık ağ yönlendirmesi/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
| Video uzantısı isteğe bağlı |

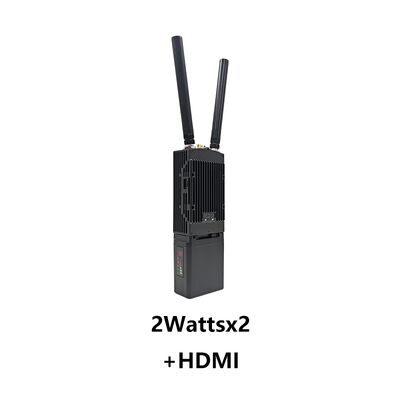

Düşük Gecikme HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu İzleyici |
Sürekli kırmızı - Ağ bağlı değil
Kırmızı yanıp sönen - Başlangıç/ağ bağlantısı yok
Sürekli yeşil - Ağ bağlı
Parlayan yeşil - Konuşmak için baskı basıldı |
| RSSI bağlantı göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel
Mavi sabit - Bağlama kalitesi iyi.
Sabit sarı - Bağlama kalitesi orta
Sabit mor - Bağlama kalitesi biraz daha kötü
Sabit kırmızı - Bağlantı kalitesi kötü
Bağlantı kesildi. |
Yönetim Arayüzü
Kontrol Arayüzü |
Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü için API/SNMP |
