| Genel |
| SDR Platformu, Dalga Biçimi |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Mobil ağ MANET+MIMO |
| MIMO Teknolojisi |
Uzay-zaman kodlaması, Alım Çeşitliliği, TX /RX ışın oluşturma, Uzamsal çoğullama |
| Alım Hassasiyeti |
-103dBm@5MHz BW |
| Kanal Bant Genişliği |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz çift anten frekanslı alıcı-verici taşıyıcı toplama), yapılandırılabilir |
| Veri Hızı |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, 7Z030 ile ışın oluşturma)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Uyarlanabilir, QoS |
| Modülasyon Modu |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Uyarlanabilir (İsteğe bağlı sabit ayar) |
RF Çıkış Gücü
(TPC desteği, iletim gücü kontrolü, 1dBm ayarlanabilir) |
10Watt×2/20Watt×2
40Watt×2/50Watt×2
150Watt×2/250Watt×2 (Özelleştirme) |
| Mod |
Dağıtılmış merkezsiz Noktadan-Noktaya/Noktadan-Çoklu Noktaya/Çoklu Noktadan-Çoklu Noktaya, Dinamik yönlendirmenin Katman 2 veya 3'ü, Çoklu atlamalı röle, Yıldız/Hat/Ağ/Hibrit |
| Tek Atlamalı Gecikme |
Ortalama 6ms (Tek yönlü, 20MHz BW) |
| Şifreleme |
DES, AES128/256 (SM4/SNOW3G/ZUC isteğe bağlı, Çip/TF kart şifrelemesi özelleştirilmiş veya harici şifreleme makinesi) |
| Parazit Önleme Modu |
Manuel spektrum tarama kanal seçimi/Tam bant geliştirilmiş akıllı frekans seçimi (spektrum farkındalığı)/Tam bant uyarlanabilir frekans atlaması FHSS/Dolaşım modu, Çok seviyeli parazit önleme |
|
Yerel/
Uzaktan Yönetim
|
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametre ayarları, spektrum taraması, ağ topolojisinin gerçek zamanlı gösterimi ve istatistiksel kayıtları, bağlantı alan gücü sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, BD/GPS(GNSS) konumlandırma elektronik haritası, sıcaklık/gerilim/parazit İzleme, yazılım yükseltmesi (uzaktan sessizlik ve uyandırma isteğe bağlı) |
| Diğerleri |
Başlangıç süresi 28 saniyeden azdır ve ağ erişim/güncelleme/geçiş süresi 1 saniyeden azdır;
Tek bir sistemin kullanıcı kapasitesi (256 veya daha fazla düğüm) ve Mesh ağlarındaki atlama sayısı (Veri 15+ atlama, ses 10+ atlama, video 8+ atlama) üzerinde bir sınır yoktur;
Üçten fazla atlama için toplam iletim hızı kaybı %70'ten azdır;
Otomatik taşıyıcı takibi, ±6kHz frekans ofseti Doppler frekans sapmasına uyarlanmıştır, saatte 7200 kilometrenin (6 Mach, saniyede 2000 metre) üzerindeki hızlarda mobil iletişimi destekler |
| Bantlar(70M-6GHz/Uper C-X-Ku özelleştirilebilir. TDD'nin aynı frekansı veya farklı frekansı, tek bantta 2T2R veya çift bantta 1T2R) |
| BANT |
Frekans aralığı |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L Bandı (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| S Bandı (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C Bandı (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Not: RF gücü, Boyutlar, Ağırlık farklıdır) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Çevresel |
| Çalışma Sıcaklığı |
-40ºC ~+80ºC |
| Koruma Seviyesi |
IP66 (IP67/IP68 Özelleştirilmiş) |
| Mekanik |
| Boyut/Ağırlık |

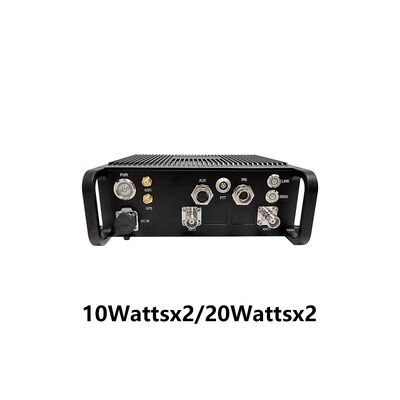

19.1x18.6x6.3cm/2.16kg, 10Watt×2/20Watt×2
25.8x21.3x6.5cm/3.95kg, 50Watt×2

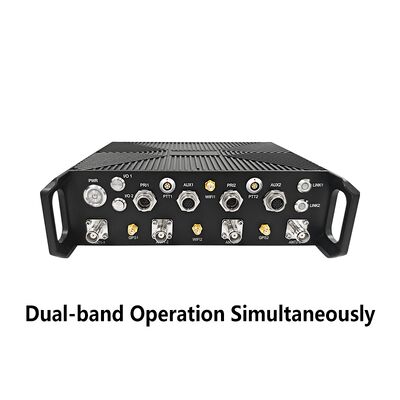

19.0x23.0x6.5cm/3.0kg, Çift bantlı Çalışma Eşzamanlı

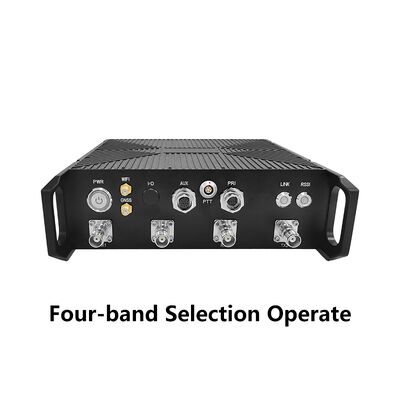

22.1x21.1x6.3cm/2.16kg, Dört bant Seçimi Çalıştır

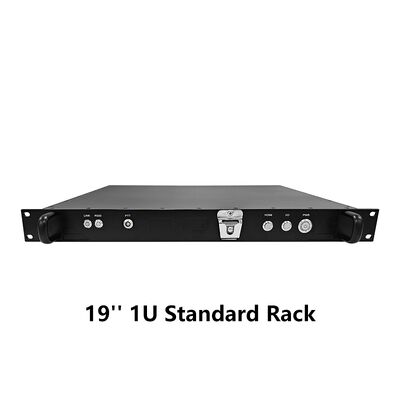

48.2x42.0x4.5cm/3.9kg, 19'' 1U Standart Raf Radyosu

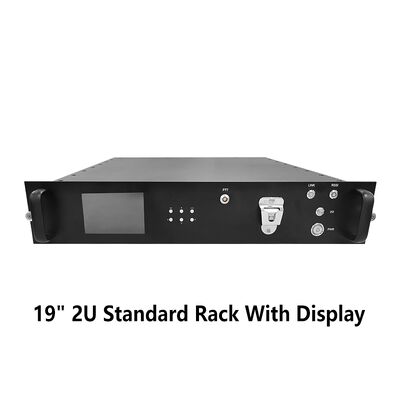

48.2x42.0x8.8cm/5.9kg, 19'' 2U Ekran Standart Raf Radyosu |
| Renk |
Siyah (Demir Grisi, Ordu Yeşili isteğe bağlı) |
| Kurulum |
4 Montaj Deliği, Kulaklar |
| Güç |
| Besleme Gerilimi |
18-32V DC, 10Watt×2/20Watt×2
28-32V DC, 40Watt×2/50Watt×2 |
| Güç tüketimi |
Çalışma 3-6A/Bekleme 0.7-0.9A@24V, 10Watt×2
Çalışma 6-7A/Bekleme 0.7-0.9A@24V, 20Watt×2
Çalışma 22A/Bekleme 0.4-1.6A@28-32V, 40Watt×2
Çalışma 30A/Bekleme 0.5-1.7A@28-32V, 50Watt×2 |
| Güç Seçimi |
Ana Kablo ile Güç Kaynağı |
| Arayüz |
| Temel arayüz |
2xTNC/2xN RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC girişi. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) isteğe bağlı. Ethernet ve seri portlar üzerinden şeffaf iletimi destekler ve MAVLink dahil tüm iletişim protokollerini destekler. Hizmet önceliği seçilebilir |
Bas-Konuş/
Yardımcı arayüz |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Ağ Uzantısı İsteğe Bağlı |
Genel Ağ Yönlendirme/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
| Video Uzantısı İsteğe Bağlı |
Düşük Gecikmeli HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu Göstergesi |
Sabit kırmızı - Ağ bağlı değil
Yanıp sönen kırmızı - Başlangıç/ağa bağlı değil
Sabit yeşil - Ağ bağlı
Yanıp sönen yeşil - Bas-Konuş basıldı |
| RSSI Bağlantı Göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel
Sabit mavi - Bağlantı kalitesi iyi
Sabit sarı - Bağlantı kalitesi orta
Sabit mor - Bağlantı kalitesi biraz daha kötü
Sabit kırmızı - Bağlantı kalitesi zayıf
Kapalı - Bağlantı kesildi |
Yönetim Arayüzü/
Kontrol Arayüzü |
Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü için API/SNMP |
