| Genel |
| SDR platformu, dalga şekli |
9363 veya 9361+7Z020, Mobil Ağ MANET |
| MIMO Teknolojisi |
Uzay-zaman kodlaması, Çeşitlilik Al, TX/RX ışın oluşturma |
| Duyarlı Olun |
-103dBm@5MHz BW |
| Kanal bant genişliği |
1.25/2.5/5/10/20MHz ayarlama; Karışık geniş bant ve dar bant elde etmek için farklı kanal bant genişlikleri ile iletim ve alım destekler |
| Veri oranı |
1-70Mbps ((20MHz BW) Uyumlu, QoS |
| Modülasyon Modu |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptatif ((Sabit ayar isteğe bağlı) |
RF çıkış gücü
(Destek TPC, aktarım gücü
Kontrol, 1dBm ayarlanabilir) |
10Watt x2
20Watt x2 |
|
Single Hop
İletişim mesafesi
|
100-300 KM (LOS), 1-30 KM (kentsel alan) |
| Mod |
Dağıtılmış merkezsiz nokta-noktadan/noktadan-çok noktaya/çok noktadan-çok noktaya, Dinamik yönlendirmenin 2. veya 3. katmanı, Çok hop rölesi, Yıldız/Hattı/Ağ/İbrit |
| Tek Atlama Gecikmesi |
Ortalama 10mS (20MHz BW) |
| Şifreleme |
DES, AES128/256, SM4, SNOW3G/ZUC isteğe bağlı, Chip/TF kart şifreleme özelleştirilmiş veya harici şifreleme makinesi |
| Engelleme Karşıtı Modu |
El spektrumu tarama kanalı seçimi, Akıllı frekans kanalı seçimi / Otonom frekans atlama / Roaming modu isteğe bağlı |
| Yerel/Uzak Yönetim |
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametreler ayarları, spektrum taraması, gerçek zamanlı görüntüleme ve ağ topolojisinin istatistiksel kayıtları,Bağlantı alanı kuvveti sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, GPS / BD / GLONASS konumlandırma elektronik haritası, sıcaklık / voltaj / engelleme izleme, yazılım yükseltme. |
| Diğerleri |
Başlatma süresi 28 saniyeden azdır ve ağ erişim / güncelleme / geçiş süresi 1 saniyeden azdır.
Tek bir sistemin kullanıcı kapasitesine (256 düğüm veya daha fazla) ve Mesh ağlarında hop sayısına (Data 15+ hop, ses 10+ hop, video 8+ hop) sınır yoktur.Üç hop ve daha fazla için toplam bant genişliği kaybı %70'den azdır..
±6kHz frekans kayması Doppler frekans sapmasına uyarlanmış otomatik taşıyıcı izleme, saatte 7200 kilometreden (6 Mach, saniyede 2000 metre) daha yüksek hızlarda mobil iletişimi destekler
|
| Bantlar ((300M-6GHz/Üst C-X-Ku özelleştirilebilir. Tek bantta aynı frekans veya farklı TDD frekansı, 2T2R) |
| BAND |
Frekans aralığı |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L grubu |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S bandı |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C grubu |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Not: RF gücü, Boyutlar, Ağırlık farklı) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Çevre |
| Çalışma sıcaklığı |
-40°C ~ +80°C |
| Koruma seviyesi |
IP66,IP67/IP68 Özel |
| Mekanik |
| Boyut/Kütle |

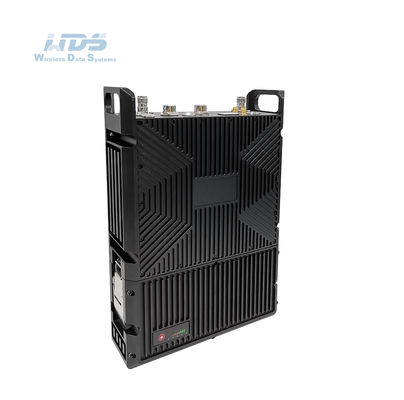

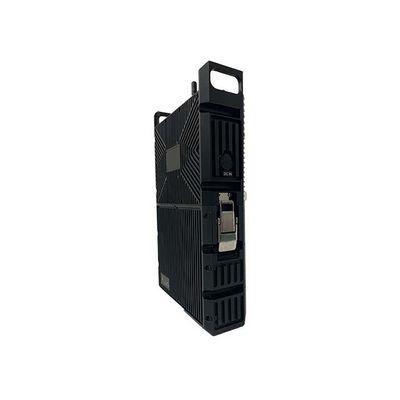

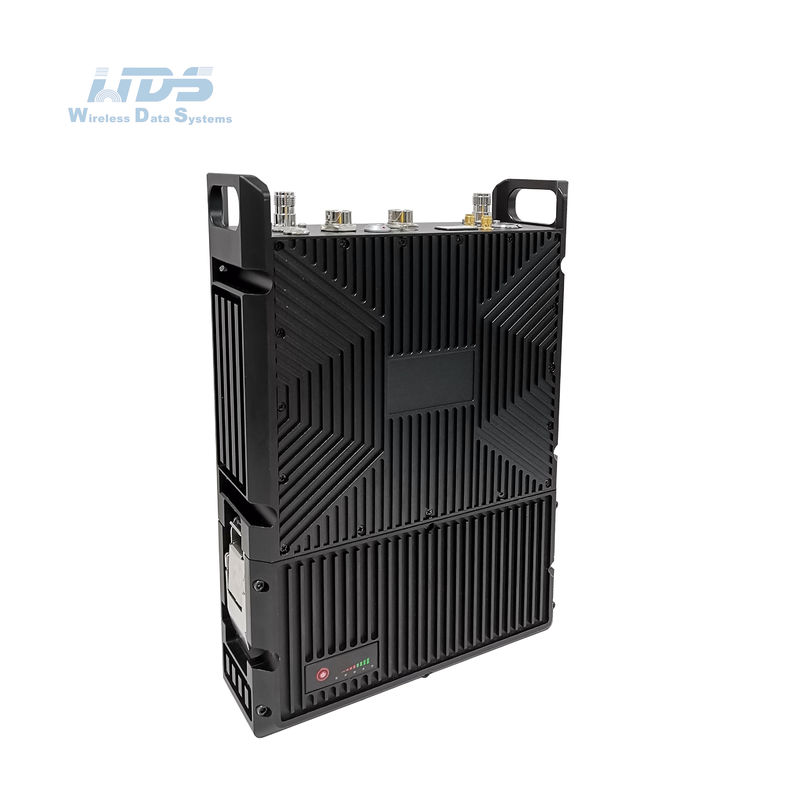

22.9x18.9x6.2cm/3.86kg (22.2V/114Wh pil ile sırt çantası radyo) |
| Kurulum/Renk |
4 Montaj Çukurları/Siyah, Demir Gri, Ordu Yeşil İsteğe bağlı |
| Güç |
| Güçlendirme Voltajı |
18-32VDC |
| Güç tüketimi |
Operasyon 3-6A/Standby 0.7-0.9A@16.8V |
| Güç Seçimi |
Twist-Lock pil veya ana kablo ile güç kaynağı |
| Aküler |
28.8/9.6Ah polimer lityum pil için 12/8 saat |
| Arayüz |
| Temel arayüz |

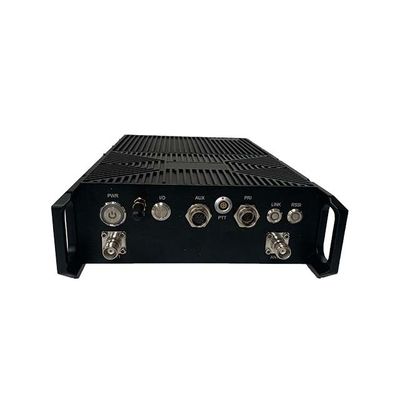

RF 2xTNC, 1-2xRJ45 Ethernet 100/1000BaseT, WiFi AP,RS232/485/422, Sbus/USB/Bluetooth, 1.2-230.4Kbps, DC Giriş |
| Konuşmak için basın/Yardımcı arayüz |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Ağ Genişletmesi |
4G-5G Kamu Ağı Yönlendirme / WB-NB entegrasyonu / LTE, Uydu, Fiber |
| Video Uzantısı |
Düşük Gecikme HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu İzleyici |
Sürekli kırmızı - Ağ bağlı değil
Kırmızı yanıp sönen - Başlangıç/ağ bağlantısı yok
Sürekli yeşil - Ağ bağlı
Yeşil yanıp sönüyor - Ses PTT'si kapalı. |
| RSSI bağlantı göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel
Mavi sabit - Bağlama kalitesi iyi.
Sabit sarı - Bağlama kalitesi orta
Sabit mor - Bağlama kalitesi biraz daha kötü
Sabit kırmızı - Bağlantı kalitesi kötü veya bağlantı çöktü |
|
Yönetim Arayüzü
Kontrol Arayüzü
|
Web tabanlı ağ yönetimi/GUI, API ikincil geliştirme arayüzü/SNMP |
