Ürün ayrıntıları:
|
| Type: | Handheld | Security: | AES Encryption |
|---|---|---|---|
| Network Topology: | MESH | Interference Resistance: | Strong |
| Data Rate: | Up to 1Gbps | Frequency Band: | 2.4GHz/5GHz |
| Number Of Nodes: | Up to 1000 | Backhaul Connection: | Wireless/Wired |
| Indoor Use: | Yes | Power Supply: | PoE (Power over Ethernet) |
| Coverage Area: | Up to 500 meters | Scalability: | Highly scalable |
| Outdoor Use: | Yes | Operating Temperature: | -40°C to 70°C |
| Management: | Cloud-based | ||
| Vurgulamak: | Smartmesh ofdm video verici,Radyo ofdm video vericisi,Araç SmartMesh Araç Telsizi |
||
SmartMesh Kablosuz Geniş Bant MESH'in Ana Özellikleri:
RF performansı:
Ağ performansı:
Diğerleri:

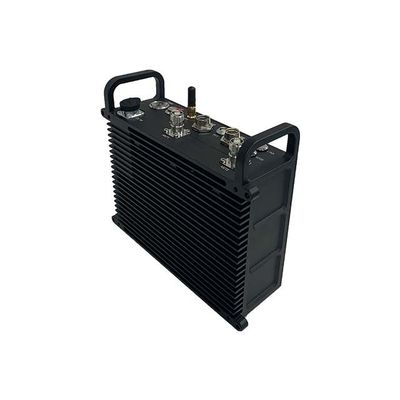

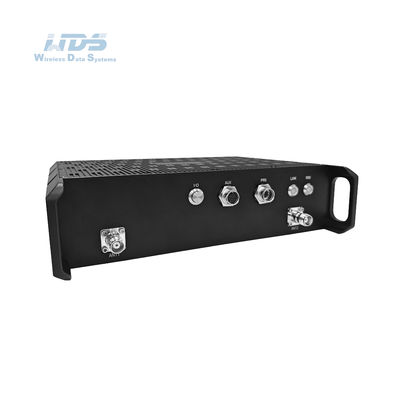

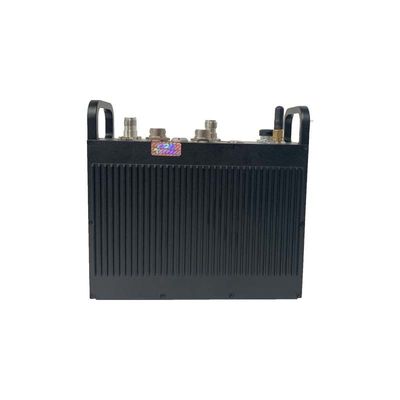

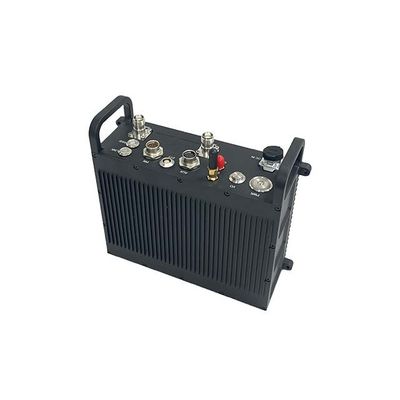

Araç Telsizleri Özellikleri
| Genel | |
| SDR platformu, dalga şekli | 9363 veya 9361+7Z020, Mobil Ağ MANET |
| MIMO Teknolojisi | Uzay-zaman kodlaması, Çeşitlilik Al, TX/RX ışın oluşturma |
| Duyarlı Olun | -103dBm@5MHz BW |
| Kanal bant genişliği | 1.25/2.5/5/10/20MHz ayarlama; Karışık geniş bant ve dar bant elde etmek için farklı kanal bant genişlikleri ile iletim ve alım destekler |
| Veri oranı | 1-70Mbps ((20MHz BW) Uyumlu, QoS |
| Modülasyon Modu | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptatif ((Sabit ayar isteğe bağlı) |
|
RF çıkış gücü (TPC desteği, iletim gücü kontrolü, 1dBm ayarlanabilir) |

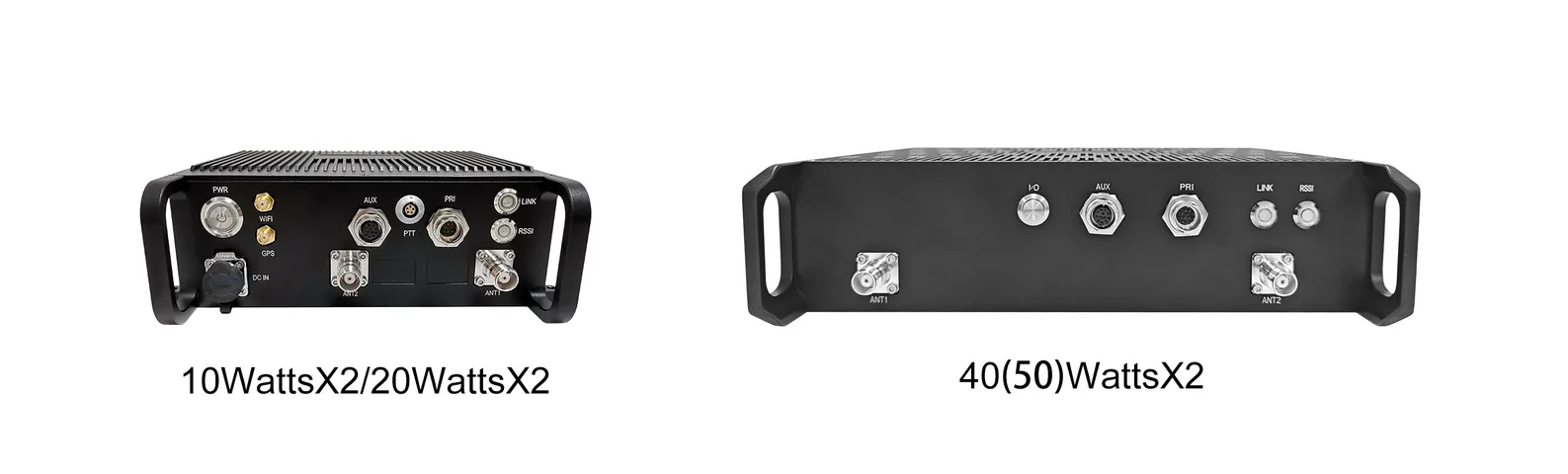

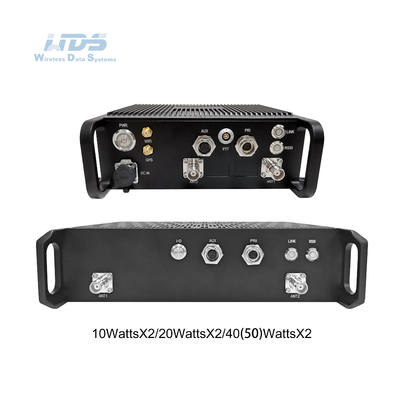

10Watt x2 20Watt x2 |
|
Single Hop İletişim mesafesi |
100-300 KM (LOS), 1-30 KM (kentsel alan) |
| Mod | Dağıtılmış merkezsiz Noktadan noktaya/ Noktadan çok noktaya/ Çok noktadan çok noktaya, Dinamik yönlendirmenin 2. veya 3. katmanı, Çok hop rölesi, Yıldız/Hattı/Ağ/Hybrid |
| Tek Atlama Gecikmesi | Ortalama 10mS (20MHz BW) |
| Şifreleme | DES, AES128/256, SM4, SNOW3G/ZUC isteğe bağlı, Chip/TF kart şifreleme özelleştirilmiş veya harici şifreleme makinesi |
| Engelleme Karşıtı Modu | El spektrumu tarama kanalı seçimi/Tam bant geliştirilmiş akıllı frekans seçimi ((spektrum farkındalığı) /Tam bant uyarlanabilir frekans atlama FHSS/Roaming modu, Çok seviyeli müdahale karşıtı |
|
Yerel Uzaktan Yönetim |
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametreler ayarları, spektrum taraması, gerçek zamanlı görüntüleme ve ağ topolojisinin istatistiksel kayıtları,Bağlantı alanı kuvveti sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, GPS / BD / GLONASS konumlandırma elektronik haritası, sıcaklık / voltaj / karıştırma izleme, yazılım yükseltme. |
| Diğerleri |
Başlatma süresi 28 saniyeden azdır ve ağ erişim / güncelleme / geçiş süresi 1 saniyeden azdır. Tek bir sistemin kullanıcı kapasitesine (256 düğüm veya daha fazla) ve Mesh ağlarında hop sayısına (Data 15+ hop, ses 10+ hop, video 8+ hop) sınır yoktur.Üç hop ve daha fazla için toplam bant genişliği kaybı %70'den azdır.±6kHz frekans kayması Doppler frekans sapmasına uyarlanmış otomatik taşıyıcı izleme, saatte 7200 kilometreden (6 Mach,saniyede 2000 metre) |
| Şeritler(300M-6GHz/Yukarı C-X-Ku özelleştirilebilir. Aynı frekans veya farklı TDD frekansı, tek bantta 2T2R) | |
| BAND | Frekans aralığı |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| L Band (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| S Band (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| C bantı (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Not: RF gücü, Boyutlar, Ağırlık farklı) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Çevre | |
| Çalışma sıcaklığı | -40°C ~ +80°C |
| Koruma seviyesi | IP66, IP67/IP68 Özel |
| Mekanik | |
| Boyut/Kütle | 19.1x16.1x6.5cm/1.58kg |
| Kurulum/Renk | 4 Montaj Çukurları/Siyah, Demir Gri, Ordu Yeşil İsteğe bağlı |
| Güç | |
| Güçlendirme Voltajı | 18-32VDC ((10Watt×2/20Watt×2) |
| Güç tüketimi | Operasyon 3-6A/Standby 0.7-0.9A@16.8V (10Watt×2) İşlev 6-7A/Standby 0.7-0.9A@20V (20Watt×2) |
| Güç Seçimi | Twist-Lock pil veya ana kablo ile güç kaynağı |
| Aküler | 114/77.7Wh için 10/6 saat |
| Arayüz | |

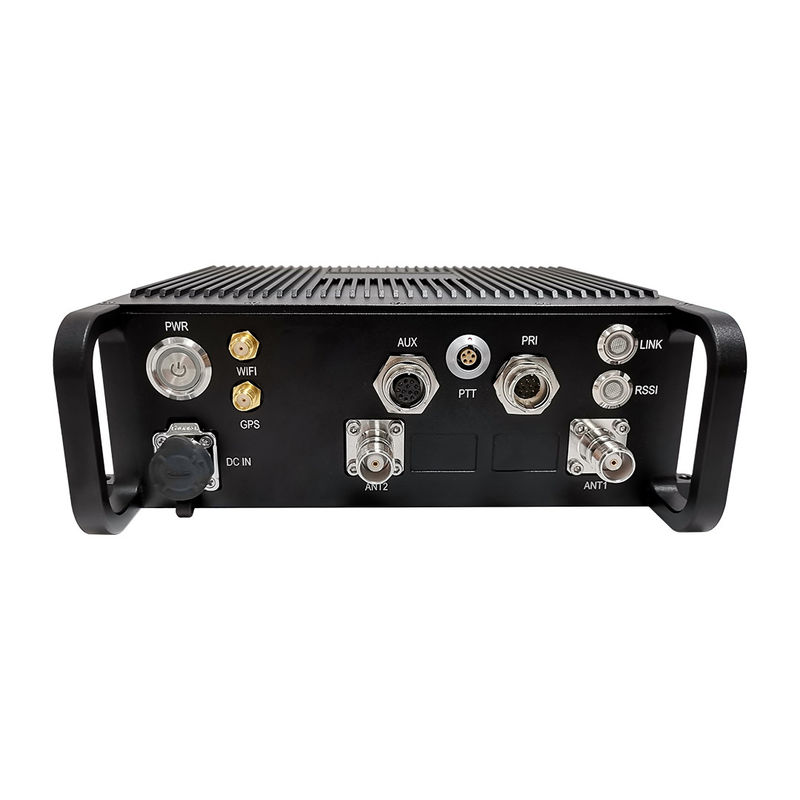

| Temel arayüz | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Giriş |
|
Konuşmak için it. Yardımcı arayüz |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Ağ Genişletimi İsteğe bağlı | Halka açık ağ yönlendirmesi/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
| Video uzantısı isteğe bağlı | Düşük Gecikme HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu İzleyici |
Sürekli kırmızı - Ağ bağlı değil Kırmızı yanıp sönen - Başlangıç/ağ bağlantısı yok Sürekli yeşil - Ağ bağlı Yeşil yanıp sönüyor - Ses PTT'si kapalı. |
| RSSI bağlantı göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel Mavi sabit - Bağlama kalitesi iyi. Sabit sarı - Bağlama kalitesi orta Sabit mor - Bağlama kalitesi biraz daha kötü Sabit kırmızı - Bağlantı kalitesi kötü veya bağlantı çöktü |
|
Yönetim Arayüzü Kontrol Arayüzü |
Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü için API/SNMP |

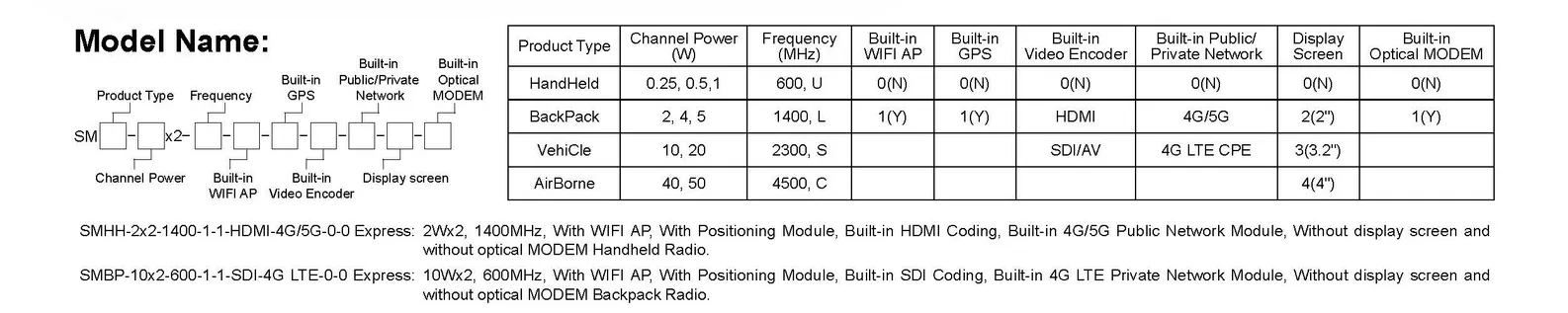

Model Adı:
