| Genel |
| SDR platformu, dalga şekli |
9363 veya 9361+7Z020, Mobil Ağ MANET |
| MIMO Teknolojisi |
Uzay-zaman kodlaması, Çeşitlilik Al, TX/RX ışın oluşturma |
| Duyarlı Olun |
-103dBm@5MHz BW |
| Kanal bant genişliği |
1.25/2.5/5/10/20MHz ayarlama; Karışık geniş bant ve dar bant elde etmek için farklı kanal bant genişlikleri ile iletim ve alım destekler |
| Veri oranı |
1-70Mbps ((20MHz BW) Uyumlu, QoS |
| Modülasyon Modu |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptatif ((Sabit ayar isteğe bağlı) |
RF çıkış gücü
(TPC desteği, iletim gücü kontrolü, 1dBm ayarlanabilir) |
0.25 watt x2
0.5 ((1) Watts x2
1Watt x2
2Watt x2
4 ((5) Wat x2
10 ((20) Watt x2
|
|
Single Hop
İletişim mesafesi
|
Hava G. 3-15KM, 0.25Watt x2; 10-30KM, 0.5Watt x2; 20~50KM, 1Watt x2; 50~100KM, 2Watt x2; 100~150KM, 4Watt x2; 100~200KM, 5Watt x2; 150~300KM, 10Watt x2; 250~500KM, 20Watt x2 |
| Mod |
Dağıtılmış merkezsiz Noktadan noktaya/ Noktadan çok noktaya/ Çok noktadan çok noktaya, Dinamik yönlendirmenin 2. veya 3. katmanı, Çok hop rölesi, Yıldız/Hattı/Ağ/Hybrid |
| Tek Atlama Gecikmesi |
Ortalama 10mS (20MHz BW) |
| Şifreleme |
DES, AES128/256, SM4, SNOW3G/ZUC isteğe bağlı, Chip/TF kart şifreleme özelleştirilmiş veya harici şifreleme makinesi |
| Engelleme Karşıtı Modu |
El spektrumu tarama kanal seçimi/Tam bant geliştirilmiş akıllı frekans seçimi ((spektrum farkındalığı) /Tam bant uyarlı frekans atlama FHSS/Roaming modu, Çok seviyeli müdahale karşıtı |
| Yerel/Uzak Yönetim |
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametreler ayarları, spektrum taraması, gerçek zamanlı görüntüleme ve ağ topolojisinin istatistiksel kayıtları,Bağlantı alanı kuvveti sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, GPS / BD / GLONASS konumlandırma elektronik haritası, sıcaklık / voltaj / karıştırma izleme, yazılım yükseltme. |
| Diğerleri |
Başlatma süresi 28 saniyeden azdır ve ağ erişim / güncelleme / geçiş süresi 1 saniyeden azdır.
Tek bir sistemin kullanıcı kapasitesine (256 düğüm veya daha fazla) ve Mesh ağlarında hop sayısına (Data 15+ hop, ses 10+ hop, video 8+ hop) sınır yoktur.Üç hop ve daha fazla için toplam bant genişliği kaybı %70'den azdır..
±6kHz frekans kayması Doppler frekans sapmasına uyarlanmış otomatik taşıyıcı izleme, saatte 7200 kilometreden (6 Mach, saniyede 2000 metre) yüksek hızlarda mobil iletişimi destekler
|
| Bantlar ((300M-6GHz/Üst C-X-Ku özelleştirilebilir. Tek bantta aynı frekans veya farklı TDD frekansı, 2T2R) |
| BAND |
Frekans aralığı |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| L Band (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| S Band (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| C bantı (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Not: RF gücü, Boyutlar, Ağırlık farklı) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Çevre |
| Çalışma sıcaklığı |
-40°C ~ +80°C |
| Koruma seviyesi |
IP66,IP67/IP68 Özel |
| Mekanik |
| Boyut/Kütle |

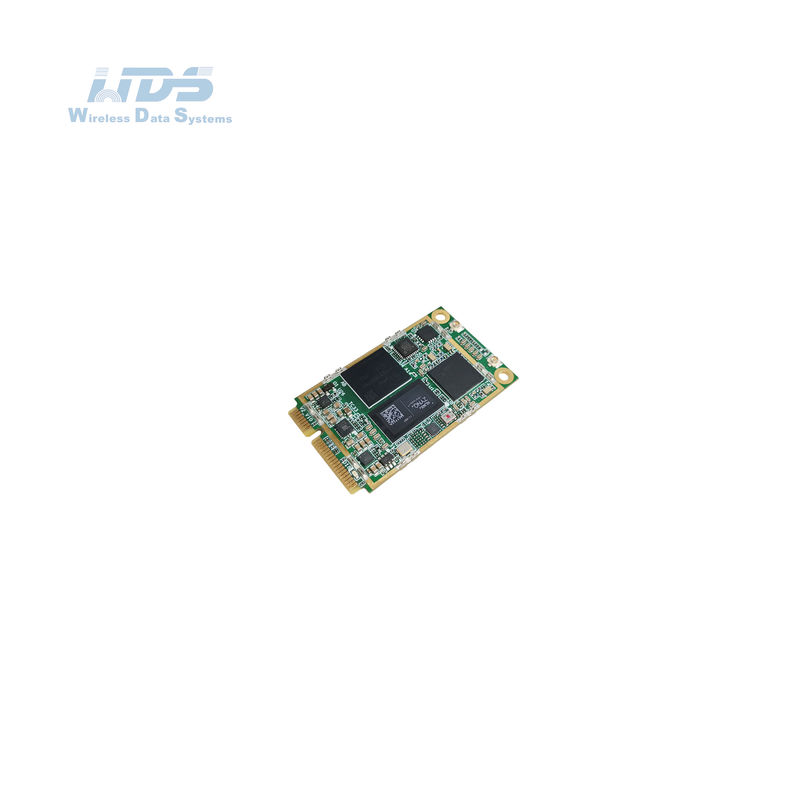

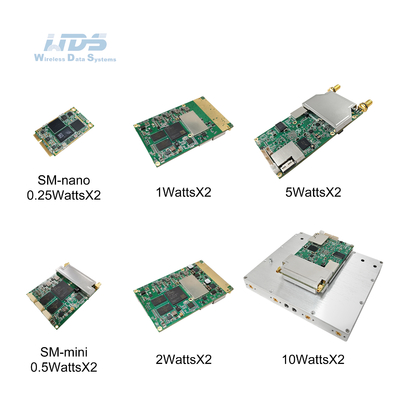

5.1x3.0x0.6cm/11g, 0.25Watt x2 Modülü, SM-nano

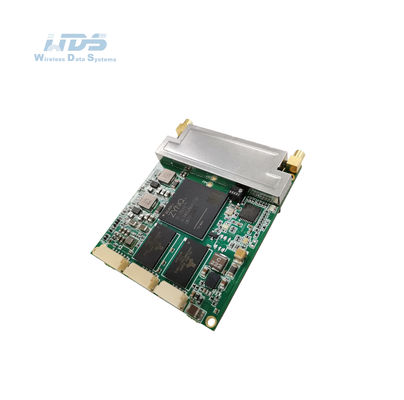

5.8x4.8x1.0cm/27g, 0.5Watt x2 Modülü, SM-mini

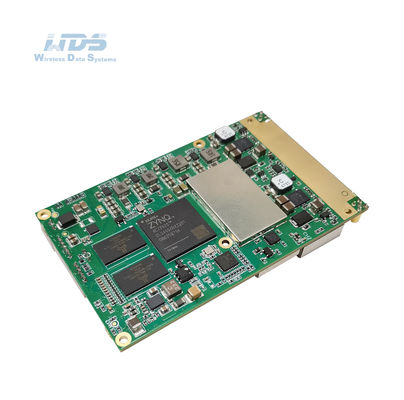

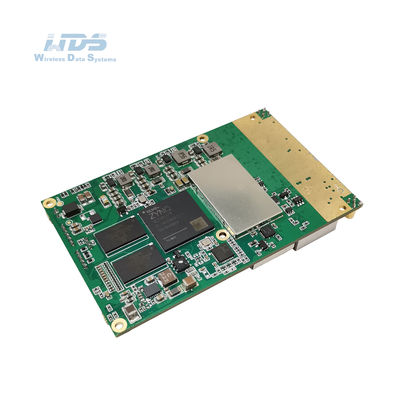

8.7x5.4x1.0cm/40g, 1Watt x2 Modülü
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 Modülü

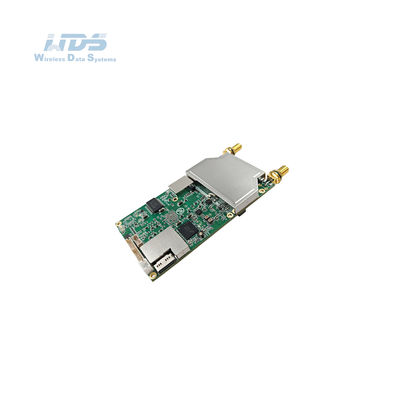

11.5x5.4x1.3cm/56g, 5Watt x2 Modülü

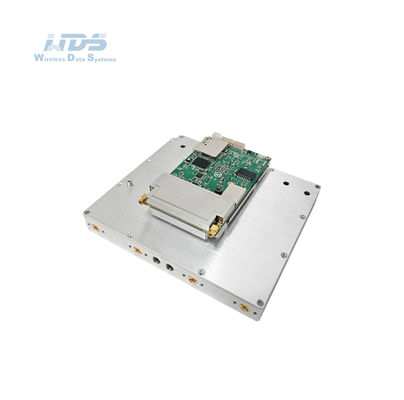

12.7x11.0x3.4cm/524g, 10 ((20) Watts x2 Modülü |
| Kurulum/Renk |
4 Montaj Delikleri/Siyah, Demir Gri, Ordu Yeşil İsteğe bağlı |
| Güç |
| Güçlendirme Voltajı |
3.5-5VDC, 0.25Watt×2, SM-nano
9-32VDC, 0.5Watt×2, SM-mini
9-39VDC, 1Watt×2
12-36VDC, 2Watt×2/4(5) Watts×2
18-32VDC, 10 ((20) watt×2 |
| Güç tüketimi |
İşlem 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watt×2, SM-nano
Operasyon 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watt×2, SM-mini
Operasyon 0.5-1A/Standby 0.4-0.6A@12V, 1Watt×2
Operasyon 1-2A/Standby 0.5-0.7A@12V, 2Watt×2/4(5) Watts×2
Operasyon 3-6A/Standby 0.7-0.9A@16.8V, 10Wx2
6-7A/Standby çalışması 0.7-0.9A@20V, 20Wx2 |
| Güç Seçimi |
Twist-Lock pil veya ana kablo ile güç kaynağı |
| Arayüz |
| Temel arayüz |
RF: MMCX×2 (2×TRx), J1 (DC giriş), J4 (Ethernet iş, veri kanalı), J7 (seryal port 0, seri port 1 RS-232 seviyesi), harici güç güçlendirici kontrol hattı |
| Konuşmak için basın/Yardımcı arayüz |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Ağ Genişletmesi |
4G-5G Kamu Ağı Yönlendirme / WB-NB entegrasyonu / LTE, Uydu, Fiber |
| Video Uzantısı |
Düşük Gecikme HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu İzleyici |
Sürekli kırmızı - Ağ bağlı değil
Kırmızı yanıp sönen - Başlangıç/ağ bağlantısı yok
Sürekli yeşil - Ağ bağlı
Yeşil yanıp sönüyor - Ses PTT'si kapalı. |
| RSSI bağlantı göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel
Mavi sabit - Bağlama kalitesi iyi.
Sabit sarı - Bağlama kalitesi orta
Sabit mor - Bağlama kalitesi biraz daha kötü
Sabit kırmızı - Bağlantı kalitesi kötü veya bağlantı çöktü |
|
Yönetim Arayüzü
Kontrol Arayüzü
|
Web tabanlı ağ yönetimi/GUI, API ikincil geliştirme arayüzü/SNMP |
