| SDR Platformu, Dalga Biçimi |
| 9363 veya 9361+7Z020, Mobil Ağ MANET |
MIMO Teknolojisi |
| Uzay-zaman kodlama, Alım Çeşitliliği, TX / RX ışın oluşturma |
Alım Hassasiyeti |
| -103dBm@5MHz BW |
Kanal Bant Genişliği |
| 1.25/2.5/5/10/20MHz ayarı; Farklı kanal bant genişlikleriyle iletim ve alımı destekler, karma geniş bant ve dar bant elde eder |
Veri Hızı |
| 1-70Mbps(20MHz BW) Uyarlanabilir, QoS |
Modülasyon Modu |
| TD-COFDM, BPSK/QPSK/16QAM/64QAM Uyarlanabilir (Sabit ayar isteğe bağlı) |
RF Çıkış Gücü |
|
(TPC desteği, iletim gücü kontrolü, 1dBm ayarlanabilir)
0.25Watt x2; 0.5(1)Watt x2; 1Watt x2; 2Watt x2; 4(5)Watt x2; 10Watt x2; 20Watt x2
|
Tek Atlamalı
|
|
İletişim Mesafesi
Hava-G. 3-15KM, 0.25Watt x2; 10-30KM, 0.5Watt x2; 20~50KM, 1Watt x2; 50~100KM, 2Watt x2; 100~150KM, 4Watt x2; 100~200KM, 5Watt x2; 150~300KM, 10Watt x2; 250~500KM, 20Watt x2
|
Mod |
| Dağıtılmış merkezsiz Noktadan noktaya/Noktadan çok noktaya/Çok noktadan çok noktaya, Dinamik yönlendirmenin 2. veya 3. Katmanı, Çok atlamalı röle, Yıldız/Hat/Ağ/Hibrit |
Tek Atlamalı Gecikme |
| Ortalama 10mS (20MHz BW) |
Şifreleme |
| DES, AES128/256, SM4, SNOW3G/ZUC isteğe bağlı, Çip/TF kart şifrelemesi özelleştirilmiş veya harici şifreleme makinesi |
Parazit Önleme Modu |
| Manuel spektrum tarama kanal seçimi/Tam bant geliştirilmiş akıllı frekans seçimi (spektrum farkındalığı)/Tam bant uyarlanabilir frekans atlaması FHSS/Dolaşım modu, Çok seviyeli parazit önleme |
Yerel/ |
|
Uzaktan Yönetim
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametre ayarları, spektrum taraması, ağ topolojisinin, bağlantı alan gücü sinyal-gürültü oranının, yükleme ve indirme trafiğinin, düğüm mesafesinin, GPS/BD/GLONASS konumlandırma elektronik haritasının, sıcaklık/gerilim/parazit izlemesinin gerçek zamanlı gösterimi ve istatistiksel kayıtları, yazılım yükseltmesi. Uzaktan sessize alma ve uyandırma isteğe bağlı
|
Diğerleri |
| Başlangıç süresi 28 saniyeden azdır ve ağ erişimi/güncelleme/geçiş süresi 1 saniyeden azdır |
Tek bir sistemin (256 veya daha fazla düğüm) kullanıcı kapasitesi ve Mesh ağlarındaki atlama sayısı (Veri 15+ atlama, ses 10+ atlama, video 8+ atlama) üzerinde bir sınır yoktur. Üç veya daha fazla atlama için toplam bant genişliği kaybı %70'ten azdır. Otomatik taşıyıcı takibi, ±6kHz frekans ofsetine uyarlanmıştır, saatte 7200 kilometrenin (6 Mach, saniyede 2000 metre) üzerindeki hızlarda mobil iletişimi destekler
Bantlar
|
| (300M-6GHz/Uper C-X-Ku özelleştirilebilir. Aynı frekans veya TDD'nin farklı frekansı, tek bantta 2T2R)BANT |
| Frekans aralığı |
VHF/UHF (MHz) |
| 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
L Bandı (GHz) |
| 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
S Bandı (GHz) |
| 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
C Bandı (GHz) |
| 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
(Not: RF gücü, Boyutlar, Ağırlık farklıdır) |
| |
MIIT (MHz) |
| 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
Çevresel |
| Çalışma Sıcaklığı |
| -40℃ ~+80℃ |
Koruma Seviyesi |
| IP66, IP67/IP68 Özelleştirilmiş |
Mekanik |
| Boyut/Ağırlık |

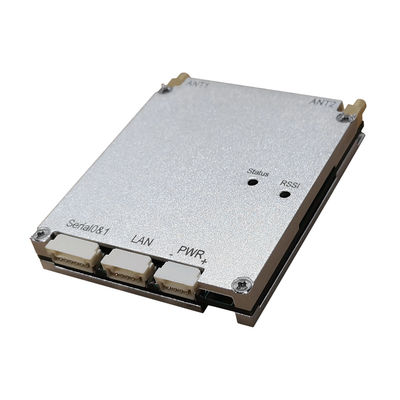

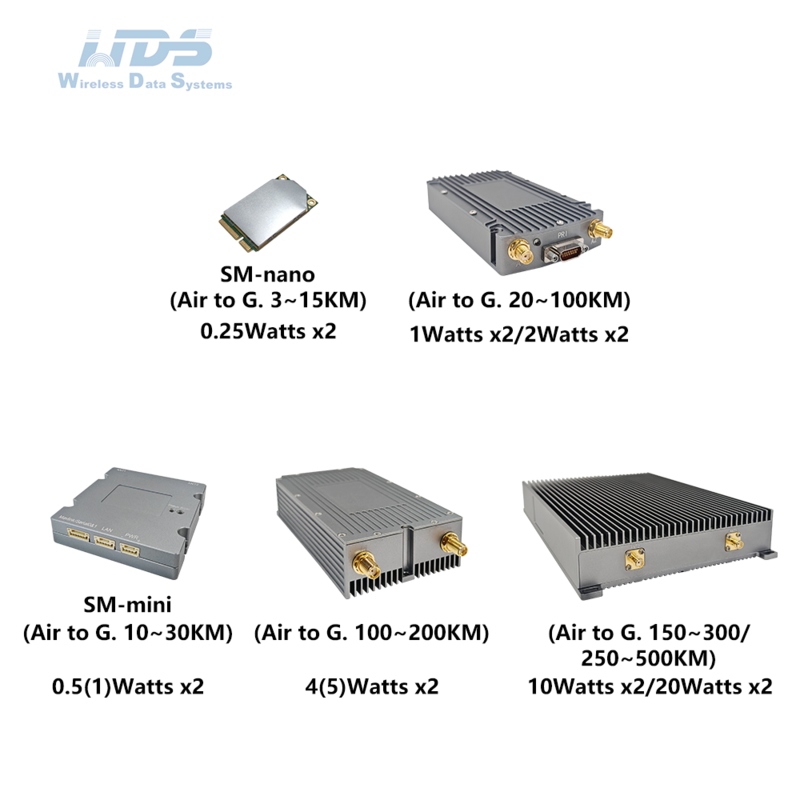

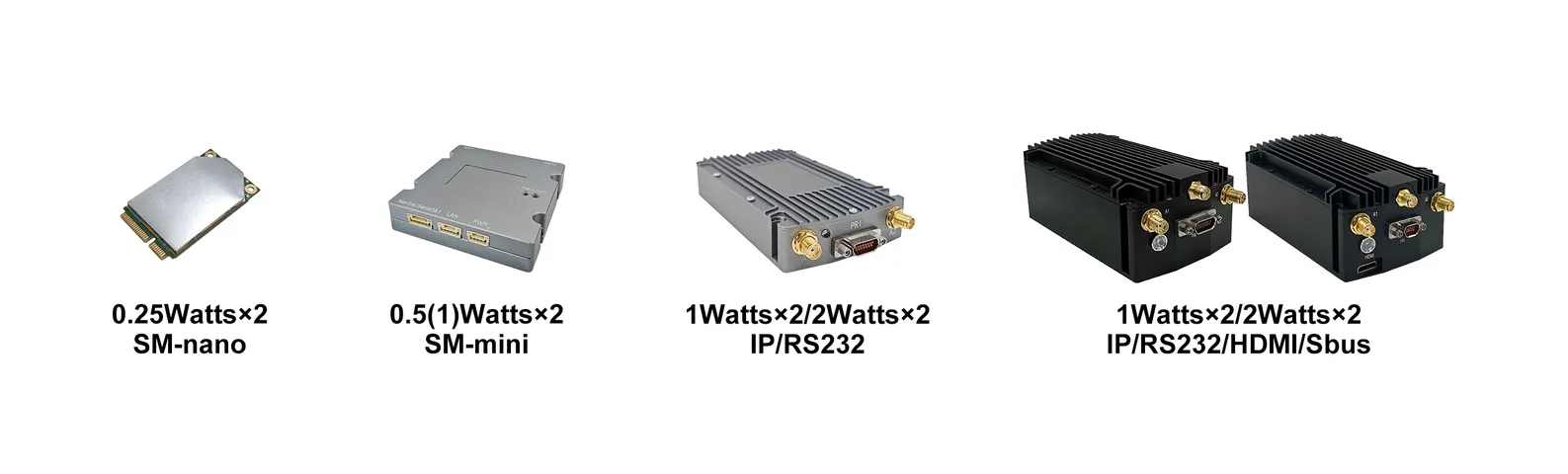

| 5.1x3.0x0.7cm/14g, 0.25Watt x2 Hava Radyosu, SM-nano |

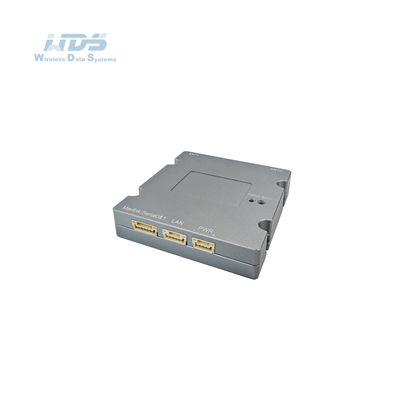

6.0x4.8x1.1cm/46g, 0.5(1)Watt x2 Hava Radyosu, SM-mini
6.0x5.8x1.3cm/60g, 0.5(1)Watt x2 Hava Radyosu, SM-mini

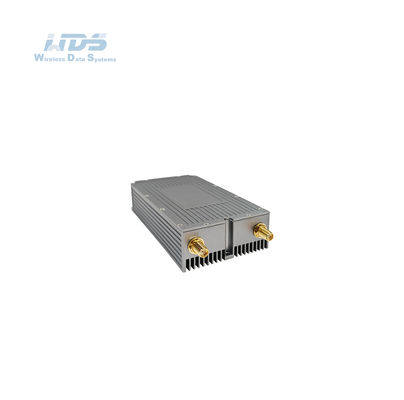

11.7x6.2x2.0cm/160g, 1(2)Watt x2 Hava Radyosu-Demir Gri

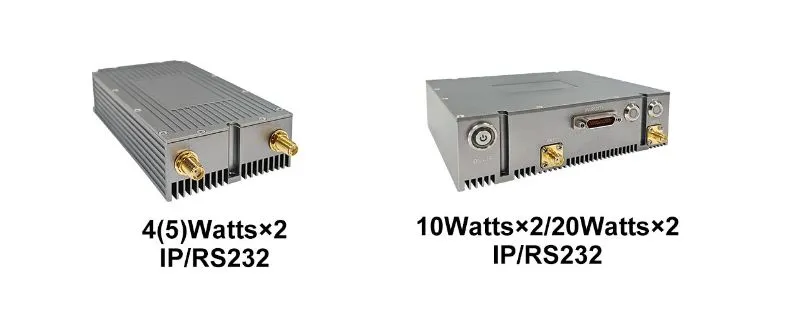

13.8x6.2x2.7cm/225, 4(5)Watt x2 Hava Radyosu-Demir Gri

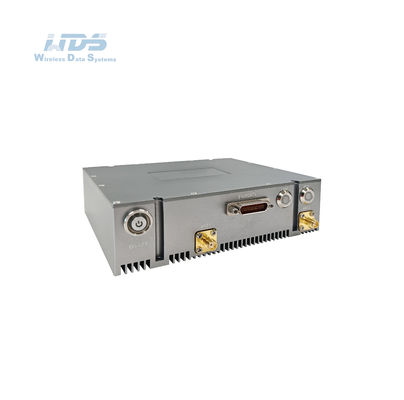

12.8x13.4x3.8cm/598g, 10Watt x2/20Watt x2 Hava Radyosu-Demir Gri

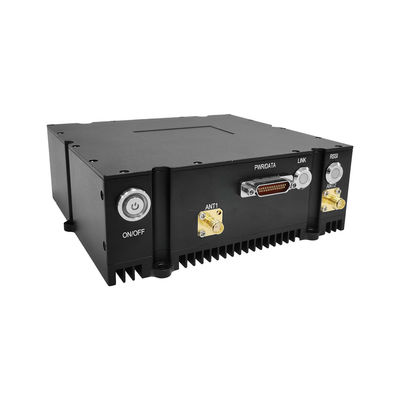

14.2x14.0x5.0cm/962g, 10Watt x2/20Watt x2 Hava Radyosu-Siyah
Kurulum/Renk
|
| 4 Montaj Deliği/Siyah, Demir Gri, Ordu Yeşili İsteğe Bağlı |
Güç |
| Besleme Gerilimi |
| 3.5-5VDC, 0.25Watt x2, SM-nano |
9-32VDC, 0.5Watt x2, SM-mini
9-39VDC, 1Watt x2
12-36VDC, 2Watt x2/4(5)Watt x2
18-32VDC ,10Watt x2/20Watt x2
Güç tüketimi
|
| Çalışma 1-2A/Bekleme 0.5-1A@3.5-5V, 0.25Watt x2, SM-nano |
Çalışma 0.3-0.5A/Bekleme 0.2-0.3A@12V, 0.5Watt×2, SM-mini
Çalışma 1-2A/Bekleme 0.5-0.7A@12V, 1Watt×2/2Watt×2
Çalışma 2-4A/Bekleme 0.5-0.7A@12V, 4(5)Watt×2
Çalışma 3-6A/Bekleme 0.7-0.9A@16.8V,10Watt×2
Çalışma 6-10A/Bekleme 0.7-0.9A@20V, 20Watt×2
Güç Seçimi
|
| Döndürerek Kilitlenen Pil veya Ana Kablo ile Güç Kaynağı |
Piller |
| 10/6 saat 114/77.7Wh için |
Arayüz |
| Temel arayüz |
| 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Girişi |
Konuşmak için bas/ |
|
Yardımcı arayüz
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
|
Ağ Uzantısı İsteğe Bağlı |
| Genel Ağ Yönlendirme/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
Video Uzantısı İsteğe Bağlı |
| Düşük Gecikmeli HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
Bağlantı Durumu Göstergesi |
| Sabit kırmızı - Ağ bağlı değil |
Yanıp sönen kırmızı - Başlıyor/ağa bağlı değil
Sabit yeşil - Ağ bağlı
Yanıp sönen yeşil - Ses PTT kapalı
RSSI Bağlantı Göstergesi
|
| Sabit yeşil - Bağlantı kalitesi mükemmel |
Sabit mavi - Bağlantı kalitesi iyi
Sabit sarı - Bağlantı kalitesi orta
Sabit mor - Bağlantı kalitesi biraz daha kötü
Sabit kırmızı - Bağlantı kalitesi zayıf veya bağlantı kesildi
Yönetim Arayüzü/
|
|
Kontrol Arayüzü
Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü/SNMP için API
|
