Ürün ayrıntıları:
|
| Türü: | Havadan | ||
|---|---|---|---|
| Vurgulamak: | MimoMesh Havadaki Radyo Ağı,MimoMesh Havadaki Radyo İletişim Ağı,MimoMesh Hava Uçuşu Radyoları |
||
MimoMesh'in Son Nesli Kablosuz Geniş Bant MESH
Performans:
Avantajları:
Havadaki Radyo Özellikleri
| Genel | |
| SDR platformu, dalga şekli | 9361+7Z030/7Z035 veya 7Z100, Mobil ağ MANET+MIMO |
| MIMO Teknolojisi | Uzay-zaman kodlaması, Çeşitlilik Alım, TX/RX ışın oluşturma, Uzaylı multipleksleme |
| Duyarlı Olun | -103dBm@5MHz BW |
| Kanal bant genişliği | 1.25/2.5/5/10/20MHz,30/40MHz ayarlama; Karışık geniş bant ve dar bant elde etmek için farklı kanal bant genişlikleri ile iletim ve alım destekler;80MHz taşıyıcı toplama (alıcı için 40MHz+40MHz iki frekanslı çift anten) isteğe bağlı |
| Veri oranı | 1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz taşıyıcı toplama) Uyumlu, QoS |
| Modülasyon Modu | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptatif (Kesin ayar isteğe bağlı) |
|
RF çıkış gücü (TPC desteği, iletim gücü kontrolü, 1dBm ayarlanabilir) |
2 watt × 2 4 watt × 2 5 watt × 2 10 watt × 2 20 watt × 2 |
|
Single Hop İletişim mesafesi |
Hava G. 50 ~ 150 / 100 ~ 200KM (2Watt × 2 / 4Watt × 2), Hava G. 150 ~ 300 / 250 ~ 500KM (10Watt × 2 / 20Watt × 2) |
| Mod | Dağıtılan merkezsiz nokta-noktadan/noktadan-çok noktaya/çok noktadan-çok noktaya, Dinamik yönlendirmenin 2. veya 3. katmanı, Çok hop rölesi, Yıldız/Hattı/Ağ/İbrit |
| Tek Atlama Gecikmesi | Ortalama 10mS (20MHz BW) |
| Şifreleme | DES, AES128/256, SM4, SNOW3G/ZUC isteğe bağlı, Chip/TF kart şifreleme özelleştirilmiş veya harici şifreleme makinesi |
| Engelleme Karşıtı Modu | El spektrumu tarama kanalı seçimi/Tam bant geliştirilmiş akıllı frekans seçimi ((spektrum farkındalığı) /Tam bant uyarlanabilir frekans atlama FHSS/Roaming modu, Çok seviyeli müdahale karşıtı |
|
Yerel Uzaktan Yönetim |
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametreler ayarları, spektrum taraması, gerçek zamanlı görüntüleme ve ağ topolojisinin istatistiksel kayıtları,Bağlantı alanı kuvveti sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, GPS / BD / GLONASS konumlandırma elektronik haritası, sıcaklık / voltaj / karıştırma izleme, yazılım yükseltme. |
| Diğerleri |
Başlatma süresi 28 saniyeden azdır ve ağ erişim / güncelleme / geçiş süresi 1 saniyeden azdır. Tek bir sistemin kullanıcı kapasitesine (256 düğüm veya daha fazla) ve Mesh ağlarında hop sayısına (Data 15+ hop, ses 10+ hop, video 8+ hop) sınır yoktur.Üç hop ve daha fazla için toplam bant genişliği kaybı %70'den azdır.±6kHz frekans kayması Doppler frekans sapmasına uyarlanmış otomatik taşıyıcı izleme, saatte 7200 kilometreden (6 Mach,saniyede 2000 metre) |
| Şeritler(70M-6GHz/Ku-Ka özelleştirilebilir. TDD'nin aynı frekansı veya FDD'nin farklı frekansı, tek bantta 2T2R veya çift bantta 1T2R) | |
| BAND | Frekans aralığı |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| L Band (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| S Band (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| C bantı (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Not: RF gücü, Boyutlar, Ağırlık farklı) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Çevre | |
| Çalışma sıcaklığı | -40°C ~ +80°C |
| Koruma seviyesi | IP66, IP67/IP68 Özel |
| Mekanik | |

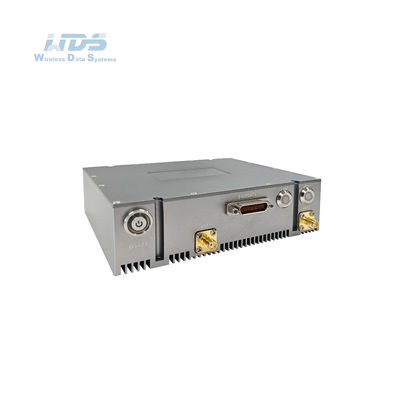

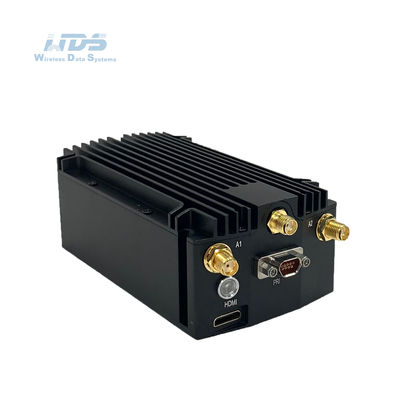

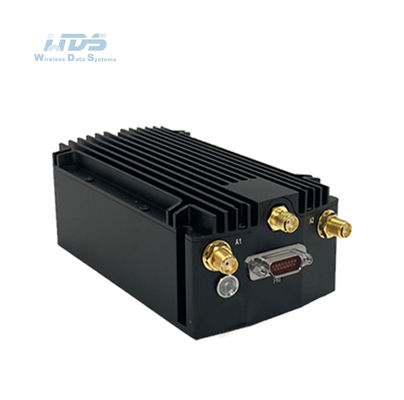

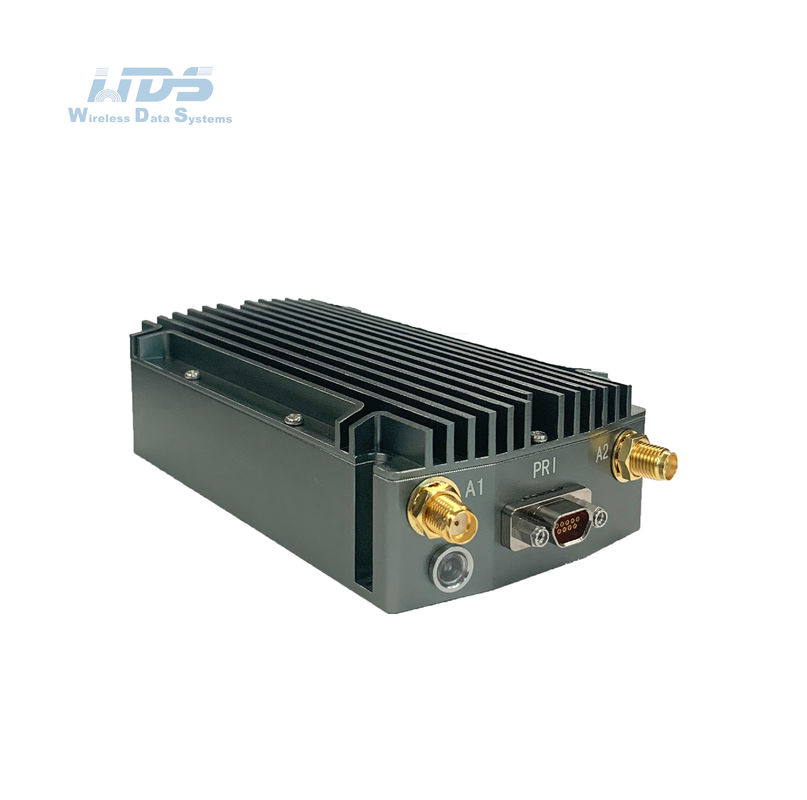

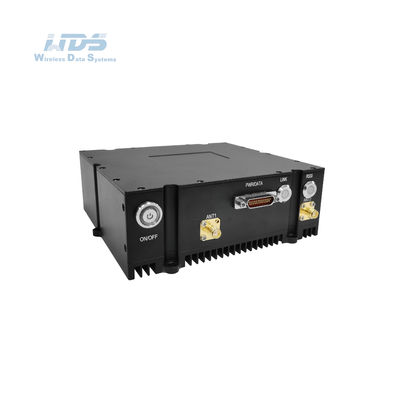

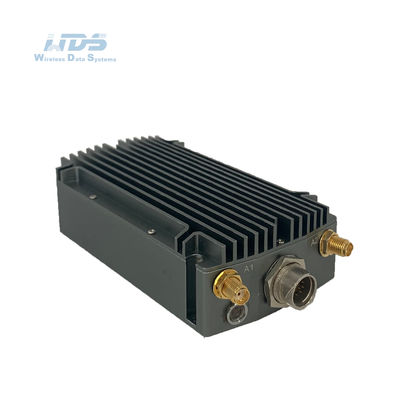

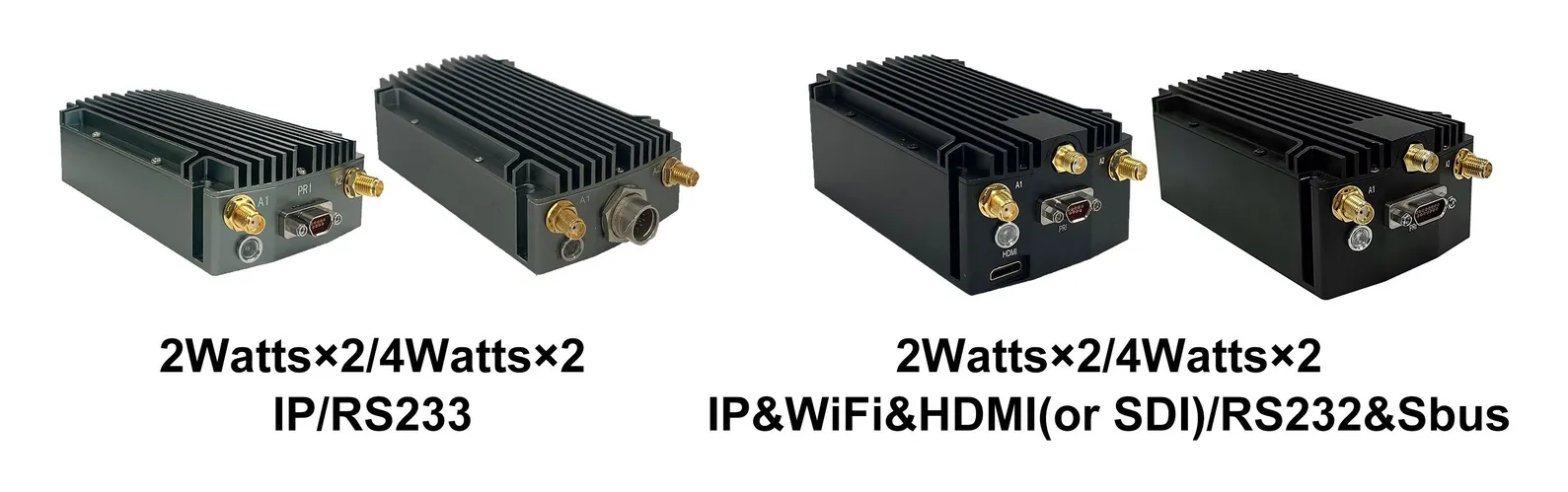

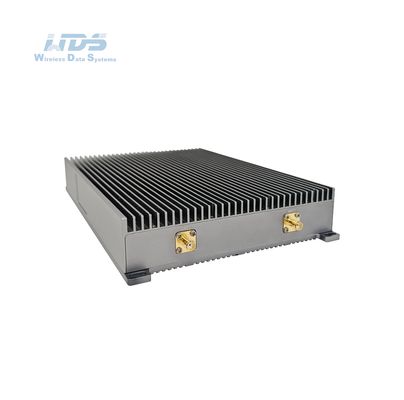

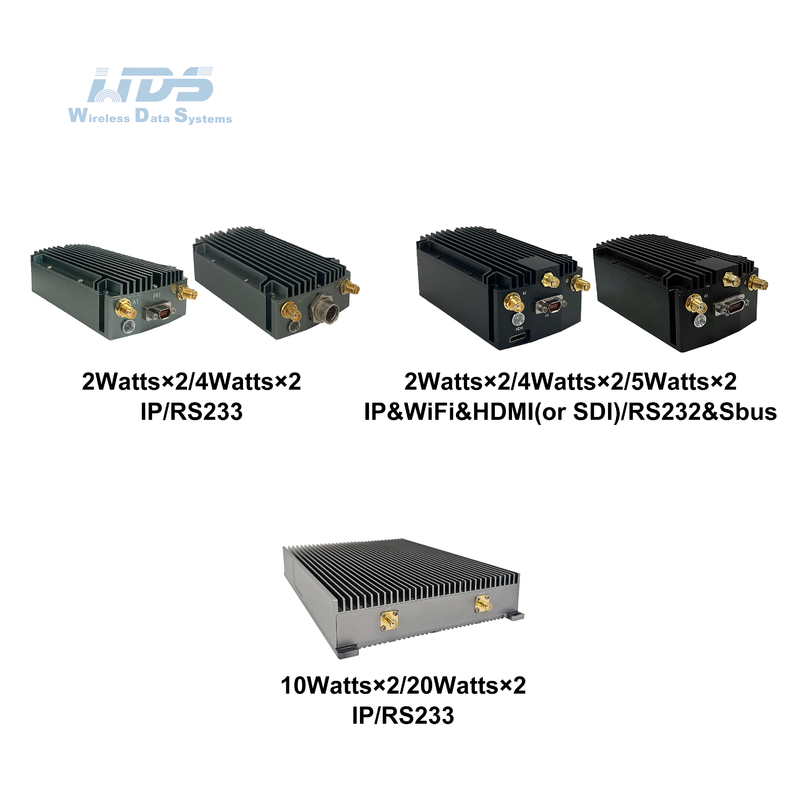

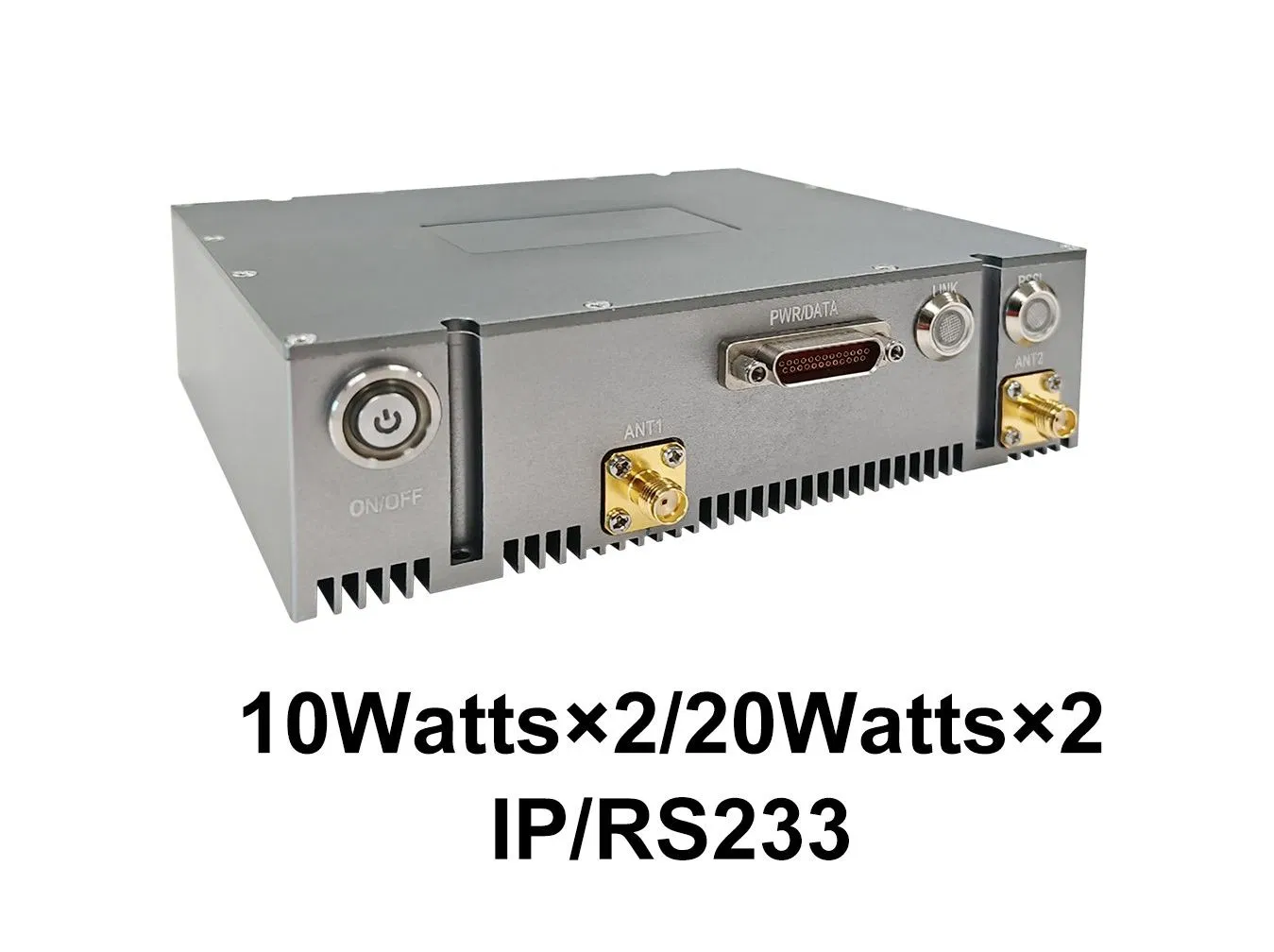

| Boyut/Kütle | 11.7x6.2x3.2cm/279g (2Watt×2/4Watt×2/5Watt×2 Havadaki Radyo-Demir Gri) 11.7x6.2x3.8cm/343g (2Watt×2/4Watt×2/5Watt×2 Havadaki Çoklu Arayüzlü Radyo-Siyah) 11.7x6.2x4.2cm/364g (2Watt×2/4Watt×2/5Watt×2 Havadaki Çoklu Arayüzlü Radyo-Siyah) 14.2x13.6x5.0cm/635g (10watt ×2/20watt ×2 Airborne Radio-Black) |
| Kurulum/Renk | 4 Montaj Çukurları/Siyah, Demir Gri, Ordu Yeşil İsteğe bağlı |
| Güç | |
| Güçlendirme Voltajı | 9-24VDC (2Watt×2) 12-28VDC (4Watt×2/5Watt×2) 18-24VDC (10Watt×2) 18-36VDC (20Watt×2) |
| Güç tüketimi | 1-2A/Standby işlevi 0.4-0.6A@12V (2Watt×2) 2-4A/Standby işlevi 0.5-0.7A@12V (4Watt×2/5Watt×2) Operasyon 3-6A/Standby 0.7-0.9A@24V (10Watt×2) 6-7A/Standby çalışması 0.7-0.9A@24V (20Watt×2) |
| Güç Seçimi | Twist-Lock pil veya ana kablo ile güç kaynağı |
| Aküler | 114/77.7Wh için 10/6 saat |
| Arayüz | |
| Temel arayüz | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Giriş |
|
Konuşmak için it. Yardımcı arayüz |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Ağ Genişletimi İsteğe bağlı | Halka açık ağ yönlendirmesi/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
| Video uzantısı isteğe bağlı | Düşük Gecikme HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu İzleyici |
Sürekli kırmızı - Ağ bağlı değil Kırmızı yanıp sönen - Başlangıç/ağ bağlantısı yok Sürekli yeşil - Ağ bağlı Yeşil yanıp sönüyor - Ses PTT'si kapalı. |
| RSSI bağlantı göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel Steady Blue - Bağlantı kalitesi iyi Sabit sarı - Bağlama kalitesi orta Sabit mor - Bağlama kalitesi biraz daha kötü Sabit kırmızı - Bağlantı kalitesi kötü veya bağlantı çöktü |
|
Yönetim Arayüzü Kontrol Arayüzü |
Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü için API/SNMP |

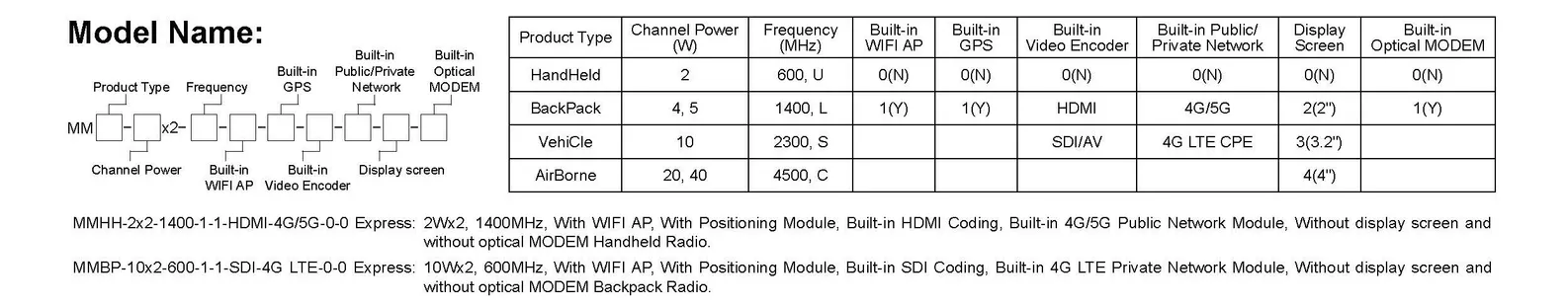

Model Adı:
