| Genel |
| SDR Platformu, Dalga Biçimi |
9363 veya 9361+7Z020, Mobil Ağ MANET |
| MIMO Teknolojisi |
Uzay-zaman kodlaması, Alım Çeşitliliği, TX / RX ışın biçimlendirme |
| Alım Hassasiyeti |
-103dBm@5MHz BW, -117dBm@250KHz |
| Kanal Bant Genişliği |
1.25/2.5/5/10/20MHz Geniş Bant, 250k/500k/1MHz Dar Bant Ayarı |
| Veri Hızı |
1-70Mbps (20MHz BW) Geniş Bant, 50-1000kbps dar bant Uyarlanabilir, QoS |
| Modülasyon Modu |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Uyarlanabilir (Sabit ayar isteğe bağlı) |
RF Çıkış Gücü
(TPC'yi destekler, iletim gücü kontrolü) |
10Watt×2/20Watt×2
40Watt×2/50Watt×2
150Watt×2/250Watt×2 (Özelleştirme) |
| İletişim Modu |
Çapraz bağlantılı, dinamik yönlendirme ve çoklu atlamalı röle ile küçük ölçekli (8 düğüm içinde) MESH ağını destekleyen, merkezi olmayan P2P, P2MP ve MP2MP iletişimleri |
| Tek Atlamalı Gecikme |
Ortalama 6ms (Tek yönlü, 20MHz BW) |
| Şifreleme |
DES, AES128/256 (SM4/SNOW3G/ZUC isteğe bağlı, Çip/TF kart şifrelemesi özelleştirilmiş veya harici şifreleme makinesi) |
| Parazit Önleme Modu |
Manuel spektrum tarama kanal seçimi, Tam bant geliştirilmiş akıllı frekans seçimi (spektrum farkındalığı)/Tam bant uyarlanabilir frekans atlama/Dolaşım modu isteğe bağlı |
|
Yerel/
Uzaktan Yönetim
|
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametre ayarları, spektrum taraması, ağ topolojisinin gerçek zamanlı görüntülenmesi ve istatistiksel kayıtları, bağlantı alan gücü sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, BD/GPS (GNSS) konumlandırma elektronik haritası, sıcaklık/gerilim/parazit İzleme, yazılım yükseltmesi (uzaktan sessizlik ve uyandırma isteğe bağlı) |
| Diğerleri |
Önyükleme süresi 28 saniyeden azdır ve ağ erişimi/güncelleme/geçiş süresi 1 saniyeden azdır;
Ağ boyutu 8 düğümden azdır ve üç atlamadaki toplam bant genişliği kaybı %70'ten azdır;
Otomatik taşıyıcı takibi, ±6kHz frekans sapmasının Doppler frekans kaymasına uyum sağlar, saatte 7200 kilometrenin (Mach 6, saniyede 2000 metre) üzerindeki hızlarda mobil iletişimi destekler |
| Bantlar(300M-6GHz özelleştirilebilir. Tek bantta aynı frekans veya farklı frekans 2T2R veya çift bantta 1T2R seçilebilir/akıllı değişim) |
| BANT |
Frekans aralığı |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| L Bandı |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| S Bandı |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| C Bandı |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Not: RF gücü, Boyutlar, Ağırlık farklıdır) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Çevresel |
| Çalışma Sıcaklığı |
-40ºC ~+80ºC |
| Koruma Seviyesi |
IP66, IP67/IP68 Özelleştirilmiş |
| Mekanik |
| Boyut/Ağırlık |

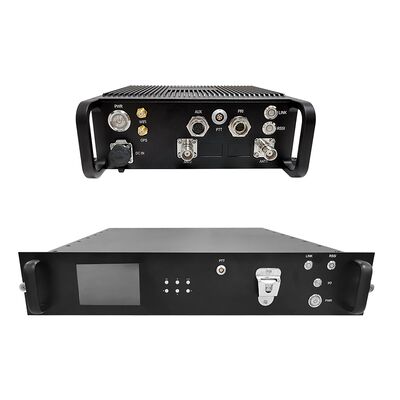

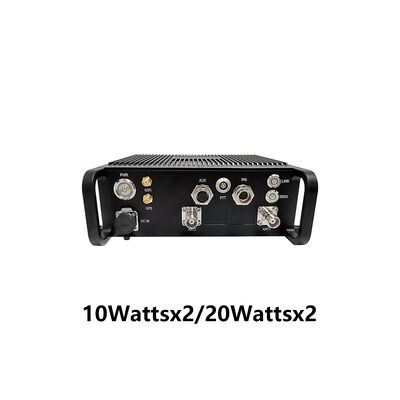

19.1x18.6x6.3cm/2.16kg, 10Watt×2/20Watt×2

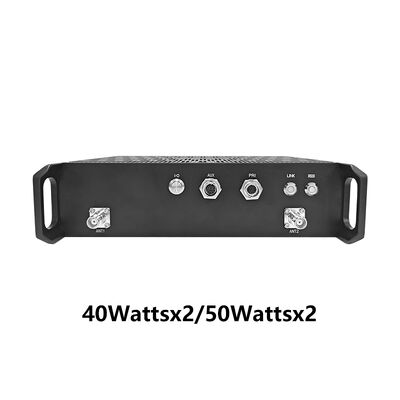

25.8x21.3x6.5cm/3.95kg, 50Watt×2

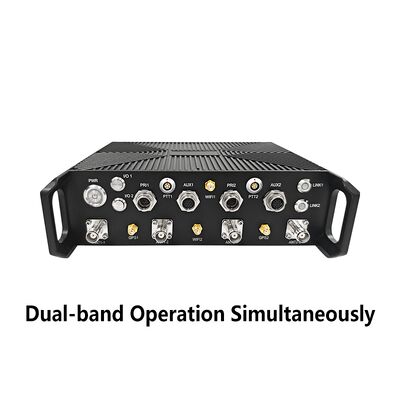

19.0x23.0x6.5cm/3.0kg, Çift bantlı Çalışma Eşzamanlı

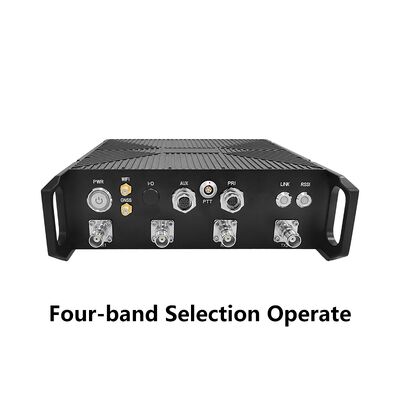

22.1x21.1x6.3cm/2.16kg, Dört bant Seçimi Çalıştır

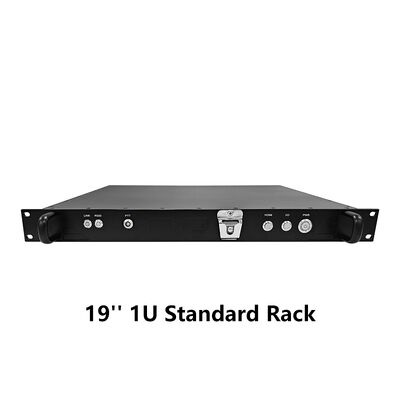

48.2x42.0x4.5cm/3.9kg, 19'' 1U Standart Raf Radyosu

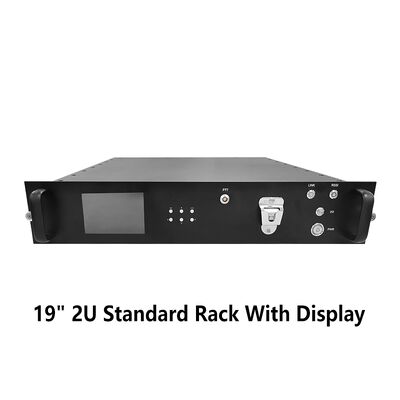

48.2x42.0x8.8cm/5.9kg, 19'' 2U Ekran Standart Raf Radyosu
|
| Renk |
Siyah, Demir Grisi (Ordu Yeşili İsteğe Bağlı) |
| Kurulum |
4 Montaj Deliği, Kulaklar |
| Güç |
| Besleme Gerilimi |
18-32V DC, 10Watt×2/20Watt×2
28-32V DC, 40Watt×2/50Watt×2
|
| Güç tüketimi |
Çalışma 3-6A/Bekleme 0.7-0.9A@24V, 10Watt×2
Çalışma 6-7A/Bekleme 0.7-0.9A@24V, 20Watt×2
Çalışma 22A/Bekleme 0.4-1.6A@28-32V, 40Watt×2
Çalışma 30A/Bekleme 0.5-1.7A@28-32V, 50Watt×2
|
| Güç Seçimi |
Ana Kablo ile Güç Kaynağı |
| Arayüz |
| Temel arayüz |
2xTNC/2xN RF RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, DC girişi. TTL (UART), SBUS ve Bluetooth 1.2-230.4Kbps, Wi-Fi erişim noktası ve BD/GPS (GNSS) mevcuttur. Ethernet ve seri portlar üzerinden ve MAVLink dahil tüm iletişim protokollerini destekler. Seçilebilir hizmet önceliği |
Konuşmak için bas/Yardımcı
arayüz |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Ağ Uzantısı İsteğe Bağlı |
Genel Ağ Yönlendirme/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
| Video Uzantısı İsteğe Bağlı |
Düşük Gecikmeli HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu Göstergesi |
Sabit kırmızı - Ağ bağlı değil
Yanıp sönen kırmızı - Başlıyor/ağa bağlı değil
Sabit yeşil - Ağ bağlı
Yanıp sönen yeşil - Bas-Konuş tuşuna basıldı |
| RSSI Bağlantı Göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel
Sabit mavi - Bağlantı kalitesi iyi
Sabit sarı - Bağlantı kalitesi orta
Sabit mor - Bağlantı kalitesi biraz daha kötü
Sabit kırmızı - Bağlantı kalitesi zayıf
Kapalı - Bağlantı kesildi |
Yönetim Arayüzü/
Kontrol Arayüzü |
Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü için API/SNMP |
