| SDR platformu, dalga şekli |
9363 veya 9361+7Z020, Mobil Ağ MANET |
| MIMO Teknolojisi |
Uzay-zaman kodlaması, Çeşitlilik Al, TX/RX ışın oluşturma |
Sıklık
(70M-6GHz özelleştirilebilir) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C Band (4.4-5.0/5.25-5.)85, 4.2-5.2/5.5-6.0*GHz)
|
| Kanal bant genişliği |
250k/500k/1MHz ((Çifte Anten) |
| Duyarlılık |
-117dBm@250KHz |
| Modülasyon Modu |
BPSK/QPSK/16QAM (Adaptatif), OFDM ((İkili Anten) |
| Havadaki Veri Hızı |
50-250kbps @ 250kHz ((Çifte Anten)
125-500kbps@500kHz ((İkili Anten)
250-1000kbps@1MHz ((Çifte Anten) |
| Çoklu Erişim Modu |
CSMA/TDMA |
| RF Kanalı |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Güç aktarın |
0.25/0.5/1/2/4 ((5) Watts ((Çifte Anten) |
Single Hop
İletişim mesafesi |
30-100 km (LOS), 1-30 km (Kentsel Bölge) |
| Çalışma Modu |
Noktadan noktaya / Noktadan çok noktaya / Çok noktadan çok noktaya, Dinamik yönlendirme / Çok hop röle, Yıldız / Hat / Ağ / Hibrit |
| Bağlantılar |
Serili port (noktadan noktaya iki yönlü, noktadan çok yönlü tek yönlü) / Ağ portu (tek yayın, çok yayın, yayın) / Ses, Konum ( yayın) |
| Tek Atlama Gecikmesi |
Ortalama 7mS (1MHz BW) |
| Şifreleme |
DES, AES128/256, SNOW3G/ZUC isteğe bağlı, Chip/TF kart şifreleme özelleştirilmiş veya harici şifreleme makinesi |
| Engelleme Karşıtı Modu |
El spektrumu tarama kanal seçimi, Tam bant geliştirilmiş akıllı frekans seçimi ((spektrum farkındalığı) / Tam bant uyarlanabilir frekans hoplama FHSS / Roaming modu
İsteğe bağlı |
| Yerel/Uzak Yönetim |
Çalışma frekansı, kanal bant genişliği, ağ kimliği, iletim gücü ve diğer parametreler ayarları, spektrum taraması, gerçek zamanlı görüntüleme ve ağ topolojisinin istatistiksel kayıtları,Bağlantı alanı kuvveti sinyal-gürültü oranı, yükleme ve indirme trafiği, düğüm mesafesi, GPS / Beidou elektronik haritası, sıcaklık / voltaj / engelleme izleme, yazılım yükseltme. Uzaktan sessizlik ve uyanma isteğe bağlıdır |
| Diğerleri |
Başlatma süresi 28 saniyeden azdır ve ağ erişimi / güncelleme / geçiş süresi 1 saniyeden azdır.
Tek bir sistemin kullanıcı kapasitesine (256 düğüm veya daha fazla) ve Mesh ağlarında hop sayısına (Veriler 15+ hop, ses 10+ hop, video 8+ hop) sınır yoktur.Üçden fazla hop için toplam iletim oranı kaybı %70'den azdır..
±6kHz frekans kayması Doppler frekans sapmasına uyarlanmış otomatik taşıyıcı izleme, saatte 7200 kilometreden (6Mach, saniyede 2000 metre) yüksek hızlarda mobil iletişimi destekler.
|
|
Ağ Boyutu/
Çoklu hop yeteneği
|
Tek ağ 256 düğümden fazla/15 hop |
| Çalışma sıcaklığı |
-40°C ~ +80°C |
| Koruma seviyesi |
IP66, IP67/IP68 Özel |
| Aküler |
114/77.7Wh için 8-10/6-8 saat (El Radyo) |
Voltaj/
Güç tüketimi |
3.5-5VDC/Operasyon 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watt x2, NB-nano
9-32VDC/Operasyon 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watt x2, NB-mini
9-39VDC/Operasyon 0.5-1A/Standby 0.4-0.6A@12V, 1Watt x2
12-36VDC/Operasyon 1-2A/Standby 0.5-0.7A@12V, 2/4(5) Watts x2
18-32VDC/Operasyon 3-6A/Standby 0.7-0.9A@16.8V, 10Watt x2
18-32VDC/işlev 6-7A/Durma durumunda 0.7-0.9A@20V, 20/40(50) Watts x2
|
| Güç Seçimi |
Twist-Lock pil veya ana kablo ile güç kaynağı |
| Boyutlar/ağırlık |

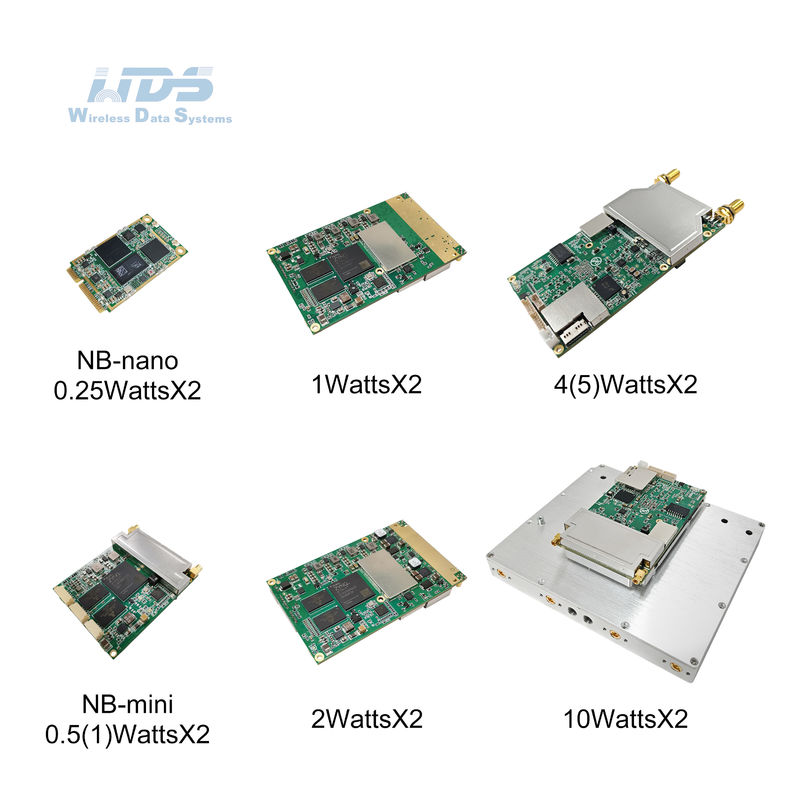

5.1x3.0x0.6cm/11g, 0.25Watt x2 Modülü, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 Modülü, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Modülü
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 Modülü
11.5x5.4x1.3cm/56g, 5Watt x2 Modülü
12.7x11.0x3.4cm/524g, 10 ((20) Watts x2 Modülü

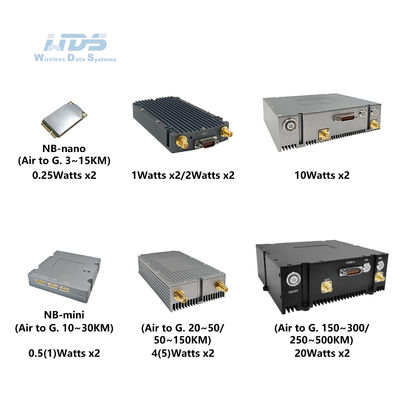

5.1x3.0x0.7cm/14g, 0.25Wx2 Çift Anten Hava Uçuşu, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Çift Anten Hava Uçuşu, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Çift Anten Hava Uçuşu, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Çift Anten Hava-Demir Gri
13.8x6.2x2.7cm/225, 4(5)Wx2 Çift Anten Hava Uçuşu-Demir Gri
12.8x13.4x3.8cm/598g, 10/20Watt x2 Çift Anten Hava Altılı Demir Gri
14.2x14.0x5.0cm/962g, 10/20Watt x2 Çift Anten Hava Altılı Siyah

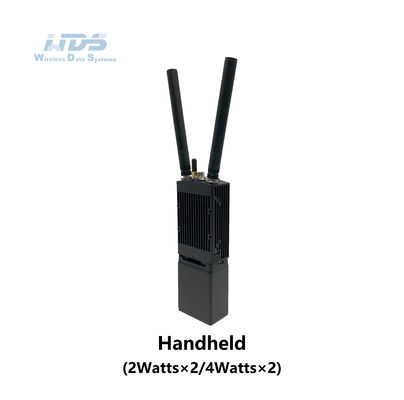

19.0x6.8x3.8cm/769g, 11.1V/77.7Wh pil ile Çift Anten El Alıcı |
| Kurulum/Renk |
4 Montaj Çukurları/Siyah, Demir Gri, Ordu Yeşil İsteğe bağlı |
| Temel arayüz |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC Giriş |
|
Konuşmak için it.
Yardımcı arayüz
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Ağ Genişletimi İsteğe bağlı |
Halka açık ağ yönlendirmesi/4G LTE, WB-NB entegrasyonu, Fiber, Uydu |
| Video uzantısı isteğe bağlı |
Düşük Gecikme HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Bağlantı Durumu İzleyici |
Sürekli kırmızı - Ağ bağlı değil
Kırmızı yanıp sönen - Başlangıç/ağ bağlantısı yok
Sürekli yeşil - Ağ bağlı
Yeşil yanıp sönüyor - Ses PTT'si kapalı.
|
| RSSI bağlantı göstergesi |
Sabit yeşil - Bağlantı kalitesi mükemmel
Mavi sabit - Bağlama kalitesi iyi.
Sabit sarı - Bağlama kalitesi orta
Sabit mor - Bağlama kalitesi biraz daha kötü
Sabit kırmızı - Bağlantı kalitesi kötü veya bağlantı çöktü
|
|
Yönetim Arayüzü
Kontrol Arayüzü
|
Web tabanlı ağ yönetimi/GUI, ikincil geliştirme arayüzü için API/SNMP
|
